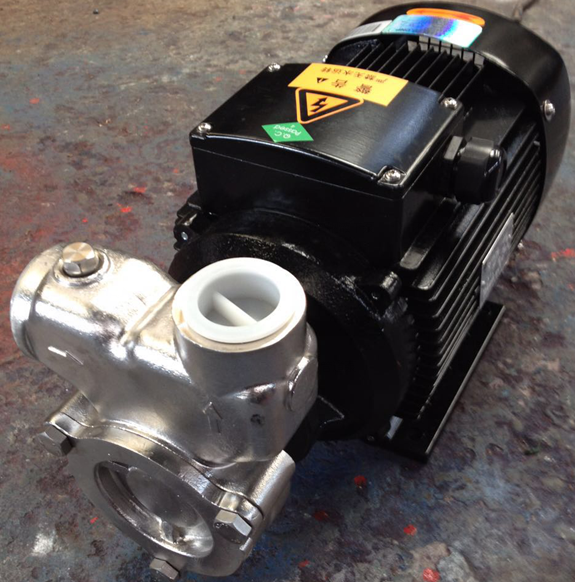

■ KFD-B系列高压精密不锈钢气液混合泵产品特点：
高压气液混合泵,不锈钢气液混合泵,自吸式气液混合泵
1、KFD型1级叶轮11公斤压力，KFD-B型2级叶轮20公斤压力，坚固小巧体积高性能，大地实现了产品设备的小型化。
2、超精密高级材质的部品组合，广泛适用于难度高带腐蚀性的化学液体及纯水。
3、低噪音，无脉动，无振动，低汽蚀（低NPSH），保障了长期稳定不衰的安定性能和良好的工作环境，维护生产厂商的品质和经济效益。
4、泵内除机械轴封接触面外没有任何机械性摩擦，不出故障寿命长久，保障安全稳定的生产。
5、现场维修操作简便，大地维护用户利益。
■ KFD-B系列高压精密不锈钢气液混合泵应用范围：
1、气浮处理设备、臭氧水制取设备、生化处理设备等。
2、各种温度调节装置的热媒、冷媒循环移动。
3、各种过滤装置。
4、从地下储罐吸引或高压移送汽油、稀释液、各种溶剂等低粘度液体。
5、清水、纯水、食品、化学液、废液等的喷雾处理。
6、断续运转、水锤、背压急剧变化之类苛刻用途。如：小型蒸汽锅炉、高楼给水、向高压罐高压注水、由真空罐吸引等。
7、从河川或储水罐等采取水样、移送发泡性液体及易于出现气涡的长横管路中的送液。
■ KFD-B系列高压精密不锈钢气液混合泵规格表
|
型号 |
KFD |
KFD-B |
|
接续 |
RC螺纹口 |
|
|
自吸 |
- |
|
|
适用范围 |
水、纯水、油质液、有机溶剂 |
|
|
温度范围 |
水，化学液：至120℃ 油： 至150℃ |
水： 至90℃ 化学液，有机溶剂：至90℃ |
|
专用标准电机（50HZ） |
Z：3相全封闭外扇室内形380V·220V |
|
■ KFD-B系列高压精密不锈钢气液混合泵配用YE2高效率三相异步电动机
|
电机规格 |
机种 |
全封闭外扇形 |
||||
|
功率 |
07Z |
15Z |
22Z |
37Z |
||
|
额定值 |
级数 |
2P |
||||
|
保护方式 |
JP44 |
|||||
|
绝缘等级 |
E级 |
|||||
|
大负荷KW |
0.97 |
1.95 |
2.42 |
3.7 |
||
|
电流值 （A） |
380V |
2.1 |
3.8 |
4.7 |
7.3 |
|
|
220V |
3.9 |
7.4 |
9.0 |
13.9 |
||
|
周围条件 |
设置场所 |
室内 |
||||
|
环境温度 |
-20℃至40℃ |
|||||
|
环境湿度 |
85%以下 |
|||||
|
环境气氛 |
没有腐蚀性，爆炸性气体及蒸汽 |
|||||
■ KFD-B系列高压精密不锈钢气液混合泵零件表
|
NO |
零件名称 |
数量 |
KFD |
KFD-B |
|
040A |
平轴承 |
1 |
- |
石墨 |
|
040B |
平轴承 |
1 |
- |
石墨 |
|
049 |
轴封紧固环 |
1 |
- |
SUS304 |
|
051 |
机械轴封 |
1 |
碳化硅×石墨 |
碳化硅×碳化硅 |
|
081 |
挡水环 |
1 |
丁晴橡胶 |
|
|
102 |
泵体 |
1 |
SCS14 |
SCS13 |
|
103 |
泵盖 |
1 |
SCS14 |
SCS13 |
|
106 |
隔板 |
1 |
- |
SCS13 |
|
107 |
叶轮 |
1 |
SUS316 |
(A •B)SUS304 |
|
116 |
键 |
1 |
SUS316 |
SUS304 |
|
123 |
O形环 |
1 |
氟化橡胶 |
聚四氟乙烯 |
|
164 |
紧固螺钉 |
|
2个SUS316 |
4个SUS304 |
|
500 |
电机 |
1 |
轴材质SUS316L |
轴材质SUS304 |
■ KFD-B系列高压精密不锈钢气液混合泵性能参数：
|
型号 |
配用电机 |
H (m) |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
|
功率(KW） |
相数 |
|||||||||
|
20KFD-1 |
0.75 |
单相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDB-1 |
三相 |
|||||||||
|
25KFD-2 |
1.1 |
单相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDB-2 |
三相 |
|||||||||
|
40KFD-6 |
3 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDB-6 |
4 |
|||||||||
|
50KFD-12 |
5.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDB-12 |
7.5 |
|||||||||
|
20KFDL-1 |
0.55 |
单相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDLB-1 |
三相 |
|||||||||
|
25KFDL-2 |
1.1 |
单相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDLB-2 |
三相 |
|||||||||
|
40KFDL-6 |
4 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDLB-6 |
||||||||||
|
50KFDL-11 |
7.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDBL-11 |
||||||||||
■ KFD-B系列高压精密不锈钢气液混合泵工作条件：
1、KFD型输送干净、低粘度或含细微杂质的液体。
2、KFDB型输送干净，低粘度或含细微杂质的易燃易爆液体。
3、液体温度：-15℃至+120℃
4、高环境温度：+40℃
5、气液比约为1:9（吸气量为8~10%）
6、水平向为吸入口、垂直向为排出口。
