■ QBY型不锈钢气动隔膜泵产品概述：

中耐泵阀生产的QBY型不锈钢气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生产，共有八种规格直径：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，且替代齿轮泵的理想产品，均取的了满意的效果。

■ QBY型不锈钢气动隔膜泵型号意义：



■ QBY型不锈钢气动隔膜泵技术参数：

  流量：0-30m3/h；
  扬程：0-50m；
  口径：10-100mm；
  温度：-15-+120℃；
  压力：0.1-0.7MPa；
  自吸高度：5-7m。

■ QBY型不锈钢气动隔膜泵产品特点：

QBY型不锈钢气动隔膜泵是一种由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于气动隔膜泵工作原理的特点，因此气动隔膜泵具有以下特点： 　　
（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。 　　
（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花 　　
（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。 　　
（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动小，适用于不稳定物质的输送 　　（5）流量可调节，可以在物料出口处加装节流阀来调节流量。 　　
（6）具有自吸的功能。 　　
（7）可以空运行，而不会有危险。 　　
（8）可以潜水工作。 　　
（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。 　　
（10）没有复杂的控制系统，没有电缆、保险丝等。 　　
（11）体积小、重量轻，便于移动。 　　
（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。 　　
（13）泵始终能保持高效，不会因为磨损而降低。 　　
（14）百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热。
（15）没有动密封，维修简便避免了泄漏。工作时无死点。

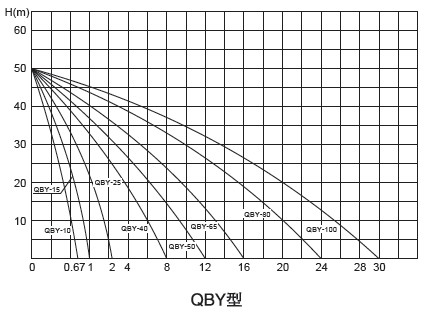

■ QBY型不锈钢气动隔膜泵型谱图：

■ QBY型不锈钢气动隔膜泵使用场合：

    1、由于用空气作动力，所以流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是同样如此。 　　
    2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为气动隔膜泵对流体的搅动小。 　　
    3、在工地恶劣的地方，如建筑工地、工矿的 　　废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。 　　
    4、另外气动隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。可作为移动式物料输送泵。
    5、在有危害性、腐蚀性的物料处理中，气动隔膜泵可将物料与外界完全隔开。 　　
    6、或是一些试验中保证没有杂质污染原料。 　　
    7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为气动隔膜泵的剪切力低，对材料的物理影响小。

■ QBY型不锈钢气动隔膜泵工作原理：

QBY型不锈钢气动隔膜泵有两个对称的工作腔，各装有一块弹性隔膜，连杆轴将两块隔膜联接，当压缩空气由进气接头经配气阀进入A工作腔推动隔膜，该腔进口球阀关闭，出口球阀打开，液体排出，于此同时，B腔隔膜由连杆轴驱动背面气体排入大气，出口球阀关闭，进口球阀打开，液体被吸入（见图A）。当行程到达终点，配气阀将气体导入B工作时，情况同前述相反，B腔排出液体，A腔吸入液体。如此反复，泵不断吸入排出液体。

■ QBY型不锈钢气动隔膜泵配件介绍：

中耐隔膜泵GEEPUMP隔膜材质说明



橡胶
橡胶隔膜以天然橡胶模压而成，橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时，橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
丁晴橡胶（Buna-U）……石油/油基液体用廉价膈膜。
三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命，用以输送芳香族或氯化烃及酸性液体。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为具化学稳定性的人工合成材料。中耐泵阀制造的专利特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能， 同时极大地扩展隔膜泵的应用范围。特氟隆不是弹性物质，没有弹性，因此有一个支撑隔膜来提供支撑和延长寿命。

中耐隔膜泵相关产品：

DBY-P型不锈钢电动隔膜泵	DBY防爆电动隔膜泵	QBY型铝合金气动隔膜泵
QBYF型全衬氟气动隔膜泵	DBY铝合金电动隔膜泵	QBY型工程塑料气动隔膜泵
QBY3型气动隔膜泵	DBY-F型衬氟电动隔膜泵	QBY型不锈钢气动隔膜泵
DBY工程塑料电动隔膜泵	DP型电动微型隔膜泵	QBY型铸铁气动隔膜泵
QBK316L不锈钢气动隔膜泵	DBY型电动隔膜泵

■ QBY型不锈钢气动隔膜泵性能参数：

型号	流量 (m3/h)	扬程 (m)	出口压力 (kgf/cm2)	吸程 (m)	大允许能 过颗粒直径 (mm)	大供气压力 (kbf/cm2)	大供气消耗量 (m3/min)	材料
								铝合金	不锈钢	铸造铁	增强聚丙烯
QBY-10	0～0.8	0～50	6	5	1	7	0.3	★	★	★	★
QBY-15	0～1	0～50	6	5	1	7	0.3	★	★	★	★
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6	★	★	★	★
QBY-40	0～8	0～50	6	7	4.5	7	0.6	★	★	★	★
QBY-50	0～12	0～50	6	7	8	7	0.9	★	★	★	/
QBY-65	0～16	0～50	6	7	8	7	0.9	★	★	★	/
QBY-80	0～24	0～50	6	7	10	7	1.5	★	★	★	/
QBY-100	0～30	0～50	6	7	10	7	1.5	★	★	★	/

■ QBY型不锈钢气动隔膜泵维护与保养：

1、在解体和重新组装泵时，请保持泵内运动零部件表面清洁，防止灰尘，异物等损坏部件。
2、在拆卸泵之前，请放空管道内的液体，解体泵之前，请将泵倒过来，放尽泵内的液体。
3、如输送流体从排气消声器中排出，检查隔膜是否破损或隔膜紧固螺丝是否松脱。

■ QBY型不锈钢气动隔膜泵故障与排除：
