QBY型铝合金气动隔膜泵

■ QBY型铝合金气动隔膜泵产品概述：

中耐泵阀生产的QBY型铝合金气动隔膜泵是目前国内新颖的一种泵，对于各种腐蚀性液体，带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料、衬氟塑料(特氟龙)，隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯（F46）。
QBY型铝合金气动隔膜泵，采用压缩空气，蒸汽，工业废气为动力源，吸程7m，扬程0-50m,流量0.8-40 m3/h无级可调

■ QBY型铝合金气动隔膜泵型号意义：

■ QBY型铝合金气动隔膜泵主要用途：

1、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
2、各种剧毒、易燃、易挥发液体。
3、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
4、各种橡胶浆。
5、泵吸各种污水。
6、各种强酸、强碱、强腐蚀液体。
7、各种高温液体高可耐150℃。
8、作为各种固液体分离设备的前级送压装置。
9、气动隔膜泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
10、吸油漆、树胶、颜料。
11、用铝合金隔膜泵为油轮，驳船清仓吸取仓内污水。
12、啤酒花及发酵粉稀浆、糖浆、糖密。
13、粘合剂和胶水、全部种类可用铝合金隔膜泵吸取。
14、气动隔膜泵吸各种乳剂和填料。
15、各种瓦、瓷、砖器及陶器釉浆。
16、油井钻好后，用铝合金隔膜泵吸沉积物及灌浆。

■ QBY型铝合金气动隔膜泵工作原理：

在铝合金气动隔膜泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。 在图示中压缩空气由进入配气阀，使膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁；室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。

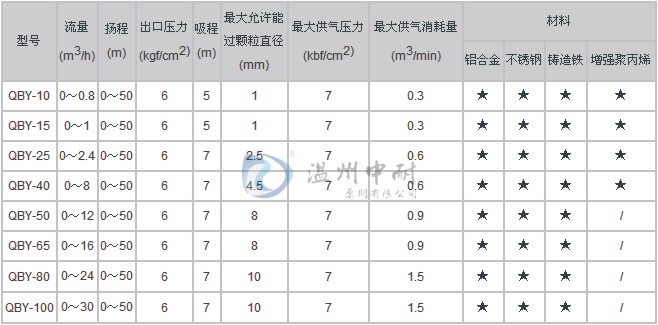

■ QBY型铝合金气动隔膜泵QBY-10/15技术资料：

　    大空气消耗量： 0.3m3/min
　 　 大供气压力： 7kgf/cm2
　 　 流量：0.8m3/h
      高扬程：50m
　 　 泵浦出口压力：6kgf/cm2
　 　 每一循环流量
　 　 大自吸能力：5.48m
　 　 大容许颗粒：1.2mm
　 　 高工作温度：120℃
　 　            Teflon膜片型可达93.3℃
　 　 气体入口尺寸：3/4npt(f)
　 　 液体入口尺寸：1/2"NPT     15mm
　 　 液体出口尺寸：1/2"NPT     15mm
　 　 接液部泵体零件材质：铝合金
      接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
　 　 非接液外部零件：铝合金
　 　 包装：出口纸箱    包装尺寸：0.25×0.25×0.18
　 　 净量：4.5kg

■ QBY型铝合金气动隔膜泵QBY-25技术资料：

　    大空气消耗量： 0.6m3/min
　 　 大供气压力： 7kgf/cm2
　 　 流量：2.4m3/h
      高扬程：50m
　 　 泵浦出口压力：6 kgf/cm2
　 　 每一循环流量
　 　 大自吸能力：7m
　 　 大容许颗粒：2.5mm
　 　 高工作温度：120℃
　 　            Teflon膜片型可达93.3℃
　 　 气体入口尺寸：1/2npt(f)
　 　 液体入口尺寸：1"NPT       25mm
　 　 液体出口尺寸：1"NPT       25mm
　 　 接液部泵体零件材质： 铝合金
      接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
　 　 非接液外部零件：铝合金
　 　 包装：木箱       包装尺寸：0.43×0.33×0.50
　 　 净量：14.5kg

■ QBY型铝合金气动隔膜泵QBY-40技术资料：

      大空气消耗量:0.6m3/min
　 　 大供气压力:7kgf/cm2
　 　 流量：8m3/h
      高扬程：50m
　 　 泵浦出口压力：6 kgf/cm2
　 　 每一循环流量
　 　 大自吸能力：7m
　 　 大容许颗粒：4.5mm
　 　 高工作温度：120 ℃
　 　            Teflon膜片型可达93.3℃
　 　 气体入口尺寸：1/2npt(f)
　 　 液体入口尺寸：1.5"NPT       40mm
　 　 液体出口尺寸：1.5"NPT       40mm
　 　 接液部泵体零件材质： 铝合金
      接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
 　 　非接液外部零件：铝合金
　 　 包装：木箱       包装尺寸：0.43×0.33×0.50
　 　 净量：14.5kg

■ QBY型铝合金气动隔膜泵QBY-50技术资料：

      大空气消耗量： 0.9 m3/min
　 　 大供气压力： 7 kgf/cm2
　 　 流量：12m3/h
      高扬程：50m
 　 　泵浦出口压力：6 kgf/cm2
　 　 每一循环流量
　 　 大自吸能力：7m
　 　 大容许颗粒：8mm
　 　 高工作温度：120℃
　 　            Teflon膜片型可达93.3℃
　 　 气体入口尺寸：1/2npt(f)
　 　 液体入口尺寸：2"NPT       50mm
　 　 液体出口尺寸：2"NPT       50mm
　 　 接液部泵体零件材质：铝合金
      接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
 　 　非接液外部零件：铝合金
　 　 包装：木箱       包装尺寸：0.68×0.45×0.94
　 　 净量：42kg

■ QBY型铝合金气动隔膜泵QBY-80技术资料：

      大空气消耗量： 1.5 m3/min
　 　 大供气压力： 7 kgf/cm2
　 　 流量：24m3/h
      高扬程：50m
　 　 泵浦出口压力：6 kgf/cm2
　 　 每一循环流量
　 　 大自吸能力：7m
　 　 大容许颗粒：10mm
　 　 高工作温度：120℃
　 　            Teflon膜片型可达93.3℃
　 　 气体入口尺寸：1/2npt(f)
　 　 液体入口尺寸：3"NPT       80mm
　 　 液体出口尺寸：3"NPT       80mm
　 　 接液部泵体零件材质： 铝合金
      接液部膜片零件材质：丁晴、氯丁橡胶、氟橡胶、聚四氟乙烯、特氟龙PTFE
 　 　非接液外部零件：铝合金
　 　 包装：木箱       包装尺寸：0.70×0.54×1.2
　 　 净量：77

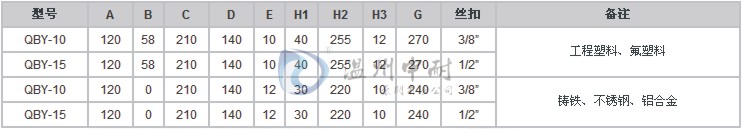

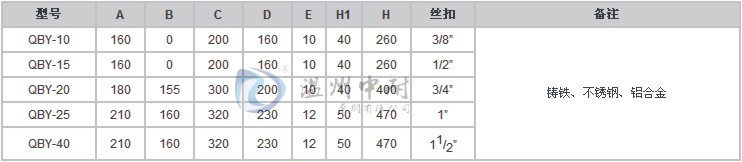

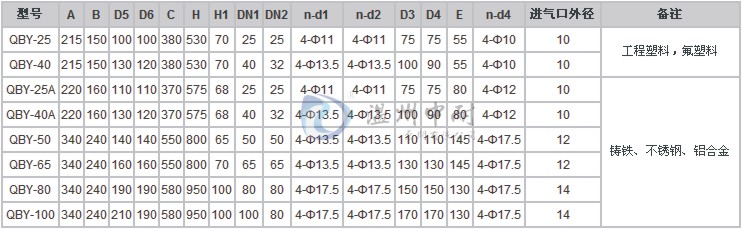

相关隔膜泵产品系列：

■ QBY型铝合金气动隔膜泵典型应用例：

    流体卸料
    化学药剂排空
    陶瓷釉料供给
    排水及蝶水池排空
    废水输送
    液体分装
    机械切削剂
    粘着剂及密封胶，油漆，油墨
    循环系统

■ QBY型铝合金气动隔膜泵产品特点：

1、可输送较粘的液体（粘度在1万厘泊以下）;
2、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
3、铝合金气动隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
4、流动宽敞，通过性能好，允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
5、铝合金气动隔膜泵不必用电，在易燃、易爆场所使用安全可靠;
5、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
6、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。
7、铝合金气动隔膜泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
8、铝合金气动隔膜泵可以浸没在介质中工作;
9、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
