FS型玻璃钢离心泵

产品型号:FS型

所属类目:化工泵

产品简介:FS型玻璃钢离心泵的主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

FS型玻璃钢离心泵产品概述:

  FS型卧式玻璃钢离心泵,结构设计先进合理,标准化程度高,零件通用性,互换性强,拆卸检修十分方便。接触介质的部件,采用聚乙烯醇缩丁醛改性酚醛玻璃纤维,经高温模压成形的酚醛玻璃钢制件。产品具有轻质、高强、不变形、耐温、耐腐蚀等优良性能。在防腐方面可部分替代含钼不锈钢,钛及钛合金等贵重金属。
   轴封:采用WB2型外装式F4波纹机械密封,密封可靠,使用时间长。
   传动:泵通过爪型弹性联轴器,由电动机直接驱动。

FS型玻璃钢离心泵型号意义:



FS型玻璃钢离心泵选材依据:

FS型玻璃钢离心泵普通钢铁、不锈钢、铝和铅等裳用工程材料在盐酸中腐蚀严重,都不适用。FS型玻璃钢离心泵大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐一切浓度和沸点下的盐酸,如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。酚醛树脂(玻璃钢)制品对非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水都有良好的耐蚀性,不耐碱和氧化性酸(硝酸、铬酸等)的腐蚀。

FS型玻璃钢离心泵结构图:

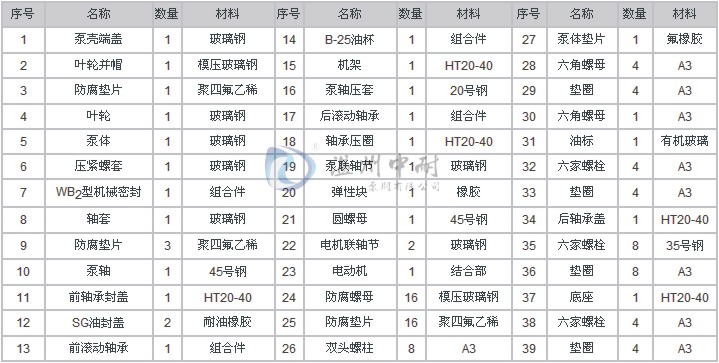

FS型玻璃钢离心泵零件目录明细表:

FS型玻璃钢离心泵产品用途:

FS型玻璃钢离心泵的主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

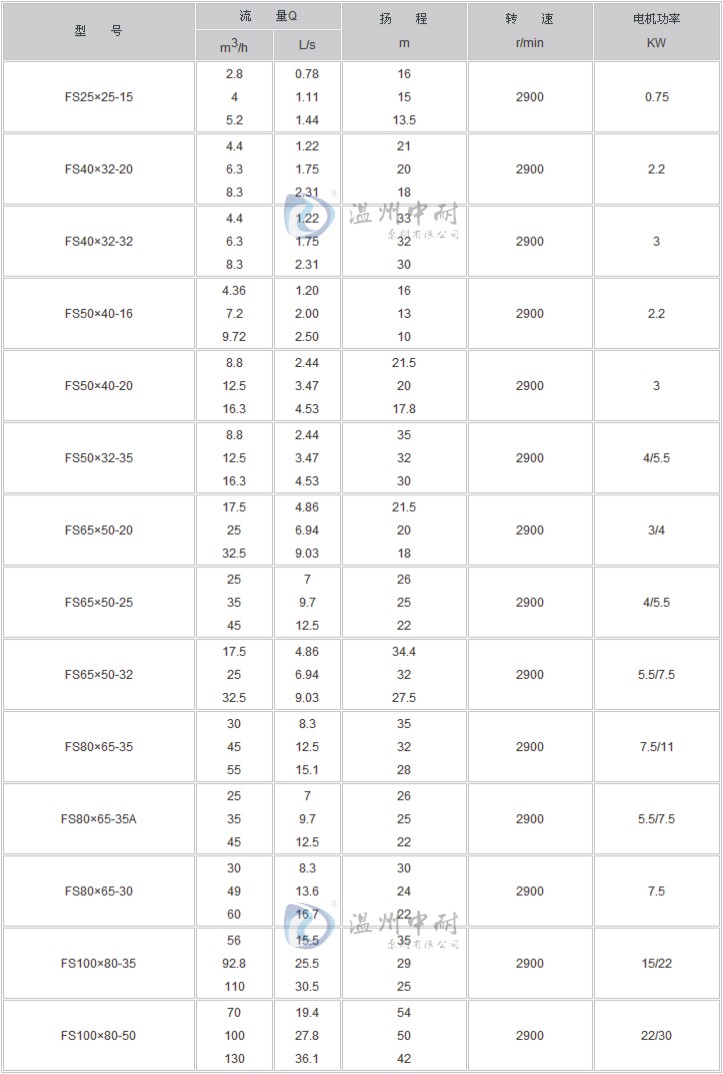

FS型玻璃钢离心泵性能参数:

FS型玻璃钢离心泵使用维护:

    一、本泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础,安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。
    二、安装的位置泵体如果高于液面,必须附装灌液装置。
    三、泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。
    四、停车时应开关液管阀门,避免液体倒流。
    五、维修时,先拆下泵体,再松开机械密封螺钉,折下机械密封。
    六、如果更换滚珠轴承或泵轴时,必须折下机架,松开前端轴承盖4只螺钉,折下泵轴后端园螺母和联轴节,将泵轴向前端方向打出即可,再后折下后端轴封盖子
    七、检修和更换易损件后进行重新装配时。
    1.先将前后轴承和油封分别装在前后封盖内,并将带轴承的前封盖装在泵轴上,再将带前轴承封盖的泵轴装在机架上。
    2.将轴承压套套在泵轴上,再将带轴承的后封盖装在泵轴及机架上。
    3.套好压圈,装好联轴节和并紧固螺母。
    4.将机械密封动环套在泵轴上。
    5.把静环装在泵体内,并拼紧压紧螺套c
    6.将带静环的泵体套在机架上,调试一下机械密封动静环的配合(一般紧3-3.5 mm)先将泵体拿下。
    7.将机械密封动环装紧固定在泵轴上,再;l等泵体装在机架上,用手在联轴节上转一下机械密封动静环配合是否符合。
    8.将叶轮装在泵轴上,并用四氟垫片调正好叶轮与泵体间隙(一般2—2.S mm之间)垫好防腐垫片,再并紧叶轮并帽,后垫好泵壳垫片,装好泵盖,拧紧防腐螺母。
    9.将装好毕的泵头装在底板上,并调正好联轴器的间隙和电动机轴线垂直。
    八、注意平时保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,视油标补充轴承的润滑油,定期更换机架中的润滑油(一般三个月必须换l次)。

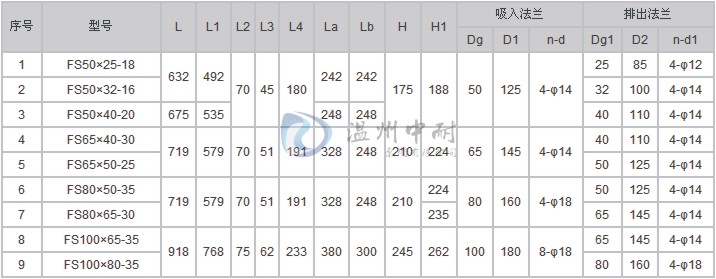

FS型玻璃钢离心泵安装尺寸图:



FS型玻璃钢离心泵性能参数:

FS型玻璃钢离心泵使用维护:

1、FS型玻璃钢离心泵在安装前根据选定泵型,按外形及安装尺寸做好地脚基础、安装时根据管路位置的要求,尽量使安装的位置便利管理和维修。
2、FS型玻璃钢离心泵安装的位置泵体如果高于液面,必须附装灌液装置。
3、FS型玻璃钢离心泵起动前先将液体灌满泵体后开车,严禁无介质运转和倒转,否则泵体内因缺泛液体冷却而损坏机械密封。
4、停车时应开关液管阀门,避免液体倒流。
5、维修时,先拆下泵体,再松开机械密封螺钉,折下机械密封。
6、如果更换滚珠轴承或泵轴时,必须折下机架,松开前端轴承盖4只螺钉,折下泵轴后端园螺母和联轴节,将泵轴向前端方向打出即可,再后折下后端轴封盖。
7、检修和更换易损件后进行重新装配时。
  1)、先将前后轴承和油封分别装在前后封盖内,并将带轴承的前封盖装在FS型玻璃钢离心泵轴上,再将带前轴承封盖的泵轴装在机架上。
  2)、将轴承压套套在泵轴上,再将带轴承的后封盖装在泵轴及机架上。
  3)、套好压圈,装好联轴节和并紧固螺母。
  4)、将机构密封动环套在泵轴上。
  5)、把静环装在FS型玻璃钢离心泵体内,并拼紧压紧螺套。
  6)、将带静环的FS型玻璃钢离心泵体套在机架上,调试一下机械密封动静环的配合(一般紧3-3.5mm)先将泵体拿下。
  7)、将机械密封动环装紧固定在泵轴上,再将泵体装在机架上,用手在联轴节上转一下机械密封动静环配合是否符合。
  8)、将叶轮装在泵轴上,并用四氟垫片调正好叶轮与泵停间隙(一般紧2-2.5mm之间)垫好防腐垫片,再并紧叶轮并帽,最后垫好泵壳垫片,装好泵盖,拧紧防腐螺母。
  9)、将装好毕的泵斗装在底板上,并调正好联轴器的间隙和电动机轴线垂直。
8、FS型玻璃钢离心泵注意平时保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,视油标补充轴承的润滑油,定期更换机架中的润滑油。
