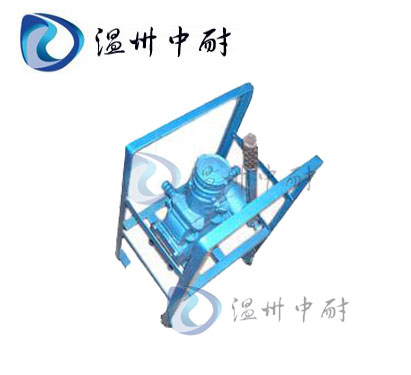

ZH-100A型手摇计量加油泵

■ ZH-100A型手摇计量加油泵产品概述：

ZH-100A型手摇计量加油泵适用于各地中小型油库、加油站、农机站、企业厂矿、车队、车辆船舶、机场等单位使用。
ZH-100A型手摇计量加油泵结构紧凑，具有体积小重量轻、移动方便、操作简单，只需一人用手往复摇动手柄，即可连续出油、本泵配置立式YL-25型25mm计量表（指针可回零），可用配置的1寸加油枪在皮管出口处起开关作用，避免停止工作时皮管内积油料的浪费。

■ ZH-100A型手摇计量加油泵技术参数：

    1、进出口径25mm（胶管内径25mm）                          2、计量表误差  ±2%
    3、大压力2Kg/cm2                                       4、活塞行程90mm
    5、活塞直径100mm                                         6、允许扬程15~20米
    7、允许吸程4-5米                                         8、往复次数35-45次/分
    9、流量35-55升/分                                        10、整机重量 27公斤

■ ZH-100A型手摇计量加油泵结构图：

■ ZH-100A型手摇计量加油泵工作原理：

ZH-100A型手摇计量加油泵油表是一种速度式仪表,它是籍助于流经管道内流体的速度产生动能,液体经过翼轮盒时,推动翼轮旋转;其转这与流速成正比、经过翼轮轴上的齿轮、传动到减速机构,然后传到记录装置,表针即在标度盘上指示出流量总和值。

■ ZH-100A型手摇计量加油泵性能参数：

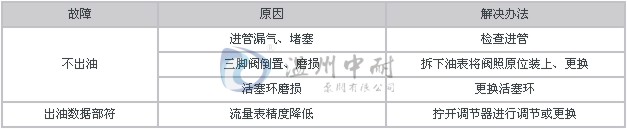

■ ZH-100A型手摇计量加油泵故障与排除：
