D643H法兰式金属硬密封气动蝶阀

产品型号:

所属类目:蝶阀

产品简介:D643H法兰式金属硬密封气动蝶阀广泛适用于电站供热系统和催化裂化主风机道管系统和钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节流量作用。

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

D643H法兰式金属硬密封气动蝶阀产品概述:

   D643H法兰式金属硬密封气动蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成,结构简单、体积小、重量轻,所以气动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。D643H法兰式金属硬密封气动蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成,也可称为气动三偏心蝶阀。阀座采用硬密封兼容的多层次结构,加工精湛,工艺先进。气动金属密封蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。

D643H法兰式金属硬密封气动蝶阀特点:

1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本阀门采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。

D643H法兰式金属硬密封气动蝶阀采用标准:

设计标准

GB/T12238-1989

法兰连接尺寸

GB/T9113.1-2000GB/T9115.1-2000JB78

结构长度

GB/T12221-1989

压力试验

GB/T13927-2000JB/T9092-1999

D643H法兰式金属硬密封气动蝶阀零部件材料:

零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr131Cr13不锈钢、铬钼钢

填料

O型圈、柔性石墨

D643H法兰式金属硬密封气动蝶阀主要技术参数:

公称通径DN(mm)

DN501000mm

执行器型号

GTATAW系列单双作用气动执行器

公称压力(MPa)

PN1.01.62.5MPa

供气压力

0.40.7MPa

阀体形式

直通铸造阀体

气源接口

G1/4"G1/8"G3/8"G1/2"

连接形式

法兰式、对夹式

环境温度

-30+70

阀芯形式

蝶板式

作用形式

单作用执行机构、双作用执行机构

密封填料

柔性石墨、聚四氟乙烯

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

流量特性

近似等百分比、直线性

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。
2
、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。

动作范围

090°

泄露量Q

符合ANSI B16.104 IV级标准

适用温度

硬密封≤450

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

可调范围

501

配置执行机构

GTATAW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制

D643H法兰式金属硬密封气动蝶阀主要性能规范:

公称通径DN(mm)

DN501200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.50.7

适用介质

空气、水、污水、蒸气、煤气、油品等

适用温度

碳钢:-29600 不锈钢:-40600

三偏心金属密封蝶阀的密封原理:
  三偏心蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生磨擦或磨损,并且产生一种扭矩使得弹性密封具有足够的“焊接”性能,确保密封接触的均匀一致性。
三重偏心几何形状:
偏心1:阀轴位于阀座后面,使得密封能够完全紧密环绕接触整个阀座。
偏心2:阀轴中心线偏离管道和阀门中心线,着就免受阀开启和关闭的干扰。
偏心3:阀座锥体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除磨擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。
使用寿命更长的无磨擦密封
(1)作为标准配置,阀座采Cr13合金或钨络钴合金硬面。
(2)密封垫采用螺旋盘绕不锈钢/石墨,用于实现零泄漏。
关闭期间的扭距产生阀座力,并均匀一致的作用在整个圆周围。弹性密封弯曲并充满活力,保持了阀座的形状。压缩力沿着周长均匀作用,使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或阔张,避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。

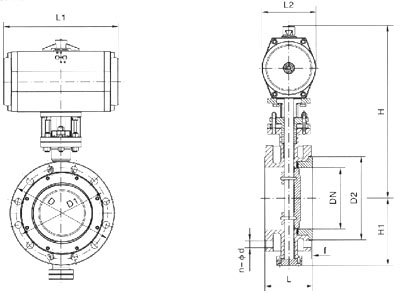

D643H法兰式金属硬密封气动蝶阀主要外形尺寸图:

DN

外形尺寸
Outline Size

连接尺寸
Connec ting Size

执行器型号
Actuator Model

L

L1

L2

H

H1

D

D1

D2

f

n-φd

50

108

164/214

75/91

277/205

65

165

125

99

3

4-φ18

GTD65/GTE80

65

112

164/214

75/91

287/315

75

185

145

118

3

4-φ18

GTD65/GTE80

80

114

190/246

91/101

365/375

85

200

160

132

3

8-φ18

GTD80/GTE90

100

127

210/295

101/112

420/436

130

220

180

156

3

8-φ18

GTD90/GTE100

125

140

247/398

112/139

436/462

175

250

210

184

3

8-φ18

GTD100/GTE125

150

140

308/478

139/176

466/543

190

285

240

211

3

8-φ22

GTD125/GTE160

200

152

378/724

176/228

593/665

215

340

295

266

3

12-φ22

GTD160/GTE210

250

165

432/928

206/275

682/752

265

405

355

319

3

12-φ26

GTD190/255

300

178

524/928

228/275

725/772

305

460

410

370

4

12-φ26

GTD210/GTE255

350

190

648/1033

275/324

832/880

340

520

480

429

4

16-φ26

GTD255/GTE300

400

216

648/1129

275/380

862/968

360

580

525

480

4

16-φ30

GTD255/GTE350

450

222

715/1845

324/527

945/1005

400

640

585

548

4

20-φ30

GTD300/AW28S

500

229

795/1845

380/527

1058/1060

430

715

650

609

4

20-φ33

GTD350/AW28S

600

267

795/2605

380/545

1108/1195

490

840

770

720

5

20-φ36

GTD350/AW35S

700

292

1380/2605

1170/1255

1170/1255

555

910

840

794

5

24-φ36

AW28/AW35S

800

318

1860/2605

1325/1365

1325/1365

620

1025

950

901

5

24-φ39

AW35/AW40S

D643H法兰式金属硬密封气动蝶阀主要技术参数:

公称通径DN(mm)

DN501000mm

执行器型号

GTATAW系列单双作用气动执行器

公称压力(MPa)

PN1.01.62.5MPa

供气压力

0.40.7MPa

阀体形式

直通铸造阀体

气源接口

G1/4"G1/8"G3/8"G1/2"

连接形式

法兰式、对夹式

环境温度

-30+70

阀芯形式

蝶板式

作用形式

单作用执行机构、双作用执行机构

密封填料

柔性石墨、聚四氟乙烯

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

流量特性

近似等百分比、直线性

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。
2
、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。

动作范围

090°

泄露量Q

符合ANSI B16.104 IV级标准

适用温度

硬密封≤450

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

可调范围

501

配置执行机构

GTATAW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制

D643H法兰式金属硬密封气动蝶阀的结构:

a、弹性座密封结构
弹性座密封结构,采用偏心蝶板安装在阀杆上,其边绩为球形、锥形两种,并与弹性密封圈相配合.密封圈做成L形和U形两种,与蝶板密封面相吻合。密封副在介质压力作用下,产生微小的弹性变形,从而实现密封。根据阀门的公称通经,公称压力选择其结构形式,根据承压受力设计密封圈壁厚。

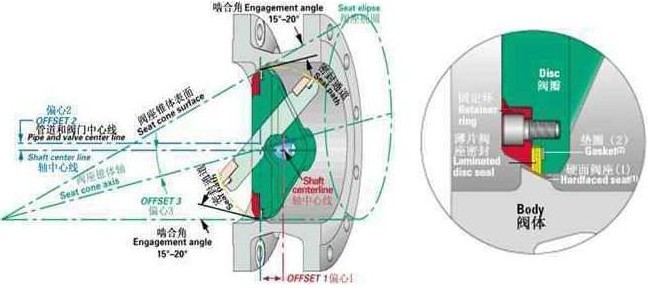

b、多层次密封结构
多层次密封结构,采用软硬多叠层式金属圈,将多叠层密封圈固定在蝶板上,使其不发生弯曲和移动,并有效避开了介质对叠层密封圈的直接冲刷,阀座密封面采用耐磨性能极佳的硬质合金焊条堆焊,从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重优点,无论在高温或低温情况下,均具有优良的密封性能。采用三维偏芯结构设计,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能。板构

C、中线型结构
中线型结构,由阀体、内衬里层(聚四氟乙烯或橡胶)和(不锈钢阀板或镀铬钢阀板)、阀轴组成,其介质流线型的结构设计近似于直线,调节性能好,密封结构为居中心线型密封,密封性能可靠达到双向密封零泄漏,可以任意位置安装。

气动执行器:

GT、DA、AW型角行程气动执行机构是蝶阀的驱动装置,由活塞式双作用和单作用(弹簧复位式)两种,由紧凑的双(单)活塞齿轮、齿条式结构,啮合精确、传动平稳、输出扭矩大,动作灵活稳定、重量轻、使用寿命长。(单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好

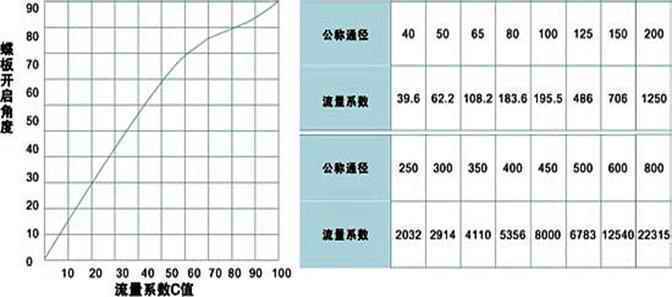

D643H法兰式金属硬密封气动蝶阀流量特性示图:
