潜水排污泵自动耦合装置GAK型

■ GAK型自动耦合装置概述：

潜水泵自藕装置,潜水排污泵自藕装置,水泵自藕装置

GAK型自动耦合装置是一种潜水电泵出水法兰与出水管路系统自动对接的装置。一般指潜水排污泵，因为潜水排污泵安装在液面以下，水质比较差，人无法直接进到集水坑下面进行维修，为了解决维修问题而做的水泵接口快装系统叫自动耦合系统。
自动耦合系统本身分为四部分，一部分和水泵相接叫滑板，一部分安装在积水坑内叫底座，一部分安装在集水坑口上端固定座，一部分是滑轨引导水泵安装到位和提升到坑外方便维修，整个一套系统就是自动耦合系统。带自耦器的水泵（多用于潜水泵、潜水排污泵），自耦器的作用有：当水泵发生故障时不需要拆解管道，通过拉链就可以将水泵顺着滑道从水下提出来，便于方便检修。当检修结束后，在沿着滑道放到水下，水泵入位后，水泵出口会在自藕器的作用下良好对接。

■ GAK型自动耦合装置优点：

    1、使用自动耦合装置后，安装检修方便。在没有自动耦合装置的情况下固定式安装，如遇到水泵故障检修人员需下水拧开螺丝，起吊水泵进行检修，或用其他小泵把水抽完人下去检修，如果水质很脏，人就很难下得去，这时检修就遇到了很大困难。但装了GAK型潜水排污泵的自动耦合装置后，需要起吊时，人可以不需要下水拧开螺丝，直接提升水泵即可，检修完毕后顺着导轨下去就能实现水泵与管路的密封，从而水泵正常运行。小型的排污泵可以自由安装,大型的排污泵一般都配有自动藕合装置可以进行自动安装,安装及维修相当方便。
    2、GAK型潜水排污泵的自动耦合装置结构紧凑、占地面积小。排污泵由于潜入液下工作,因此可直接安装于污水池内,无需建造专门的泵房用来安装泵及机,可以节省大量的土地及基建费用。

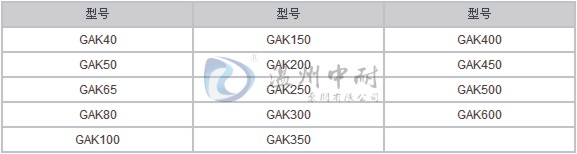

■ GAK型自动耦合装置型号：

备注：GAK型自动耦合装置的材质有铸铁和304不锈钢两种，根据潜水排污泵出水口径即可配套相同口径自动耦合装置，一般潜水排污泵出水口径为国标6公斤法兰。GAK型自藕装置是没有配套导轨的，用户可根据自己实际需求自行购买或与我们另外说明。

■ GAK型自动耦合装置型号意义：

例：GAK50
    GAK-自动耦合装置
    50-水泵与耦合法兰口径

■ GAK型自动耦合装置的组成：

GAK型自动耦合装置，包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固。

■ GAK型自动耦合装置安装：

    自动耦合式潜污泵安装主要是耦合装置的安装和泵的吊装。安装前在泵吊环上系上链锁，供起吊与下泵之用。
    耦合装置的安装步骤：
    耦合架用四个螺栓固定于泵体；出水管固定于基底；定位锥体安装于出水管座；导管下端套在定位锥体上，上端套在导杆架的橡胶块上；后将导杆架固定于水池壁。橡胶块的作用：用导杆架上的螺钉调节橡胶块的轴向压紧程度，使橡胶块的直径与导杆内径相吻合，让导杆稳定。
    泵的安装步骤：
    起吊水泵，将耦合架上的导向孔对准导杆，徐徐放下吊索，使泵沿导杆自由下滑，泵体出口与出水管座口即自动对准；松开吊索，在泵的自重作用下，使耦合架上的斜面与出水管座上相对应的斜面楔紧，泵体法兰面与出水管座密封面即可紧密贴合，这样就实现了泵和出水管座的自动耦合。需要起吊时，只需拉起吊索，使泵和耦合架与出水管脱开，将泵与耦合架沿导杆拉起即可。
