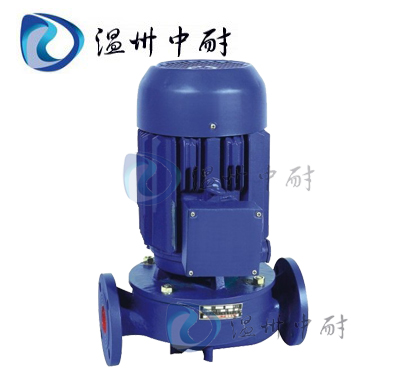

SG型单级管道增压泵

产品型号:SG型

所属类目:管道泵

产品简介:SG型单级管道增压泵主要适用于高层建筑,园林喷灌,管道增压,冷热水循环,易燃易爆液体与腐蚀性液体输送及各种锅炉,供水、暖通、化工、石油管道设备配套

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

SG型单级管道增压泵产品概述:

SG型单级管道增压泵是为增压输送,解决管道压力过低而研制的新颖泵,比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封,电机主轴直接安装叶轮,故有效率高,耗电省,结构紧凑,体积小,重量轻,装修方便等特点,并可根据扬程与流量需要并串联使用。

SG型单级管道增压泵使用条件:

       1、进口管水压不大于3公斤/厘米2。
       2、水质为清水,不应有纤维或固体颗粒,对热水应为软水。
       3、介质温度:冷水不低于0℃。
       4、周围环境温度不超过±45℃。
       5、电源电压为380V,部分为220V。
       注意:选用时按使用介质的情况选择相应型号;对于特殊介质,订货时应特别注明,以便厂家帮助选择或特殊加工。

SG型单级管道增压泵型号意义:



SG型单级管道增压泵产品用途:

SG型单级管道增压泵主要适用于高层建筑,园林喷灌,管道增压,冷热水循环,易燃易爆液体与腐蚀性液体输送及各种锅炉,供水、暖通、化工、石油管道设备配套。
(1)SG普通型管道泵(冷水)适用于高层建筑增压送水,园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖流水循环加压。使用温度80℃以下。
(2)SGR热水型管道泵适用于暖房、锅炉等行业的高温热水增压循环。使用温度140℃以下。
(3)SGP耐腐蚀型管道泵是输送腐蚀介质的不锈钢管道泵,适用于食品、制药、酿造、化工等行业的工艺流程中使用。使用温度100℃以下。
(4)SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。使用温度80℃以下。
(5)SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。使用温度140℃以下。

SG型单级管道增压泵性能参数:

型号

口径
(mm)

流量
(m3/h)

扬程
(m)

电机功率
(kw)

电压
(v)

转速
(r/min)

15SG0.6-5

15

0.6

5

0.04

220

2800

15SG1.8-10

15

1.8

10

0.12

220

2800

20SG2-8

20

2

8

0.12

220

2800

20SG3-14

20

3

14

0.25

220

2800

20SG3-30

20

3

30

0.75

220

2800

25SG2.5-15

25

2.5

15

0.25

220

2800

25SG4-20

25

4

20

0.75

220

2800

25SG3-30

25

3

30

0.75

220

2800

32SG5-20

32

5

20

0.75

220

2800

40SG5-8

40

5

8

0.25

220

2800

40SG6-20

40

6

20

0.75

220

2800

50SG10-7.5

50

10

7.5

0.75

220

2800

50SG10-15

50

10

15

0.75

220

2800

25SG4-20

25

4

20

0.75

380

2800

25SG3-30

25

3

30

0.75

380

2800

25SG6.5-30

25

6.5

30

1.5

380

2800

25SG10-50

25

10

50

4

380

2800

32SG5-20

32

5

20

0.75

380

2800

32SG8-30

32

8

30

1.5

380

2800

32SG15-40

32

15

40

4

380

2800

32SG12-50

32

12

50

4

380

2800

32SG14-80

32

14

80

7.5

380

2800

40SG6-20

40

6

20

0.75

380

2800

40SG9-30

40

9

30

1.5

380

2800

40SG18-40

40

18

40

4

380

2800

40SG15-50

40

15

50

4

380

2800

40SG18-65

40

18

65

7.5

380

2800

40SG15-80

40

15

80

7.5

380

2800

50SG10-7.5

50

10

7.5

0.75

380

2800

50SG10-15

50

10

15

0.75

380

2800

50SG12-25

50

12

25

1.5

380

2800

50SG15-30

50

15

30

2.2

380

2800

50SG18-40

50

18

40

4

380

2800

50SG16-50

50

16

50

4

380

2800

50SG20-65

50

20

65

7.5

380

2800

50SG25-80

50

25

80

15

380

2800

50SG30-100

50

30

100

22

380

2800

65SG30-15

65

30

15

2.2

380

2800

65SG30-27

65

30

27

4

380

2800

65SG40-40

65

40

40

7.5

380

2800

65SG30-50

65

30

50

7.5

380

2800

65SG50-65

65

50

65

15

380

2800

65SG40-80

65

40

80

18.5

380

2800

65SG45-100

64

45

100

22

380

2800

80SG35-20

80

35

20

4

380

2800

80SG50-30

80

50

30

7.5

380

2800

80SG70-40

80

70

40

15

380

2800

80SG60-50

80

60

50

15

380

2800

80SG80-65

80

80

65

22

380

2800

80SG70-80

80

70

80

22

380

2800

80SG55-100

80

55

100

30

380

2800

100SG40-18

100

40

18

4

380

2800

100SG50-30

100

50

30

7.5

380

2800

100SG70-40

100

70

40

15

380

2800

100SG60-50

100

60

50

15

380

2800

100SG80-65

100

80

65

22

380

2800

100SG75-78

100

75

78

22

380

2800

100SG100-60

100

100

60

30

380

2800

100SG55-100

100

55

100

30

380

2800

125SG80-18

125

80

18

7.5

380

1450

150SG100-15

150

100

15

7.5

380

1450

150SG140-26

150

140

26

18.5

380

1450

150SG160-40

150

160

40

30

380

2800

150SG200-50

150

200

50

37

380

2800

150SG220-65

150

220

65

55.5

380

2800

150SG170-180

150

170

180

55.5

380

2800

200SG200-20

200

200

20

18.5

380

1450

200SG200-35

200

200

35

30

380

2800

200SG200-44

200

200

44

37

380

2800

200SG240-60

200

240

60

55.5

380

2800

200SG200-75

200

200

75

55.5

380

2800

250SG380-22

250

380

22

37

380

1450

250SG500-30

250

500

30

55

380

1450

300SG400-20

250

500

30

37

380

1450

300SG500-30

300

500

30

55

380

1450

350SG800-20

350

800

20

55

380

1450

400SG1000-18

400

1000

18

55

380

1450

500SG1200-15

500

1200

15

55

380

1450

500SG800-20

500

800

20

55

380

1450

SG型单级管道增压泵安装与使用:

装配与拆卸
1.把所有待装的零部件擦洗干净。
2.在电机主轴上装机械密封,在机械密封动、静环配合的表面,加少量洁净的透平油或20号机油。
3.装叶轮,用叶轮螺母紧固。
4.装"0"型圈,把泵体与电机端盖用螺栓紧词。注意使叶轮前盖板与泵体间隙为2十0.5毫米,叶轮进口外圈与泵体保证一定的运转间隙。
5.拆卸顺序与此相反。
安装与使用
1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好,即完成按装。为了使用与维修方便,在泵的进、出口管路上均应按装一只调节阀。
2.打开进口调节阀, 使水进入泵中,以保持密封腔内充满液体(否则会研损密封),关闭出口阀。
3.接通电源,点动确定正确转向。
4.转向确定后,使泵启动、运转。
5.调节出口阀开度, 使泵在设计点附近运行,据泵的额定流量和扬程附近。〔为此,好在出口法兰附近装一只压力表)。注意:本泵严禁缺水运转,以免损坏密封件。

SG型单级管道增压泵结构图:

结 构
  如图所示:该泵主要由电机和泵两部分组成。电机为派生立式电机:泵由泵体、叶轮、机械密封等零件组成。其连接过程为:电机的加长轴上连装机械密封、叶轮、并用垫圈和螺母紧固;泵体和电机盖之间加一“o”型密封圈,然后用螺栓将两者联接牢固;泵与电机之间用密封挡水圈隔开,以防水外漏时,能保护电机安全运行。

SG型单级管道增压泵外形尺寸:

泵型号

安装尺寸连接法兰按(jb78-59)标准制造

重量

l

h

d

d1

d2

b

d

nn

kg

15SG0.6-5

165

190

1/2管牙

5

15SG1.8-10

230

300

1/2管牙

11

20SG2-8

230

300

3/4管牙

12

20SG3-14

260

320

3/4管牙

16

20SG3-30

310

360

3/4管牙

29

25SG2.5-15

270

340

100

75

60

14

12

4

18

25SG4-20

270

370

100

75

60

14

12

4

23

25SG3-30

290

370

100

75

60

14

12

4

30

32SG5-20

260

380

120

90

70

16

14

4

28

40SG5-8

260

350

130

100

80

16

14

4

19

40SG6-20

260

390

130

100

80

16

14

4

30

50SG10-7.5

255

390

140

110

90

16

14

4

32

50SG10-15

260

400

140

110

90

16

14

4

31

25SG4-20

260

370

100

75

60

14

12

4

23

25SG-3-30

290

370

100

75

60

14

12

4

28

25SG6.5-30

290

420

100

75

60

14

12

4

37

25SG10-50

350

500

115

85

65

16

14

4

58

32SG5-20

260

380

120

90

70

16

14

4

28

32SG8-30

290

420

120

90

70

16

14

4

38

32SG15-40

350

510

135

100

78

18

18

4

60

32SG12-50

350

510

135

100

78

18

18

4

61

32SG14-80

420

540

135

100

78

18

18

4

98

40SG6-20

260

390

130

100

80

16

14

4

30

40SG9-30

290

430

130

100

80

16

14

4

40

40SG18-40

350

420

145

110

85

18

18

4

61

40SG15-50

350

420

145

110

85

18

18

4

62

40SG18-65

420

550

145

110

85

18

18

4

98

40SG15-80

420

550

145

110

85

18

18

4

100

50SG10-7.5

255

390

140

110

90

16

14

4

30

50SG10-15

260

400

140

110

90

16

14

4

31

50SG12-25

290

430

140

110

90

16

14

4

42

50SG15-30

300

440

140

110

90

16

14

4

45

50SG18-40

350

530

160

125

100

20

18

4

64

50SG16-50

350

530

160

125

100

20

18

4

65

50SG20-65

420

560

160

125

100

20

18

4

101

50SG25-80

420

560

160

125

100

20

18

4

102

65SG30-100

420

690

160

125

100

20

18

4

165

65SG30-15

280

450

160

130

110

16

14

4

45

65SG30-27

310

540

160

130

110

16

14

4

68

65SG40-40

360

570

180

145

120

20

18

4

103

65SG30-50

360

570

180

145

120

20

18

4

105

65SG50-65

420

720

180

145

120

20

18

4

168

65SG40-80

420

720

180

145

120

20

18

4

270

65SG45-100

470

780

180

145

120

20

18

4

230

80SG35-20

310

560

185

150

125

18

18

4

70

80SG50-30

340

590

185

150

125

18

18

4

100

80SG70-40

400

730

195

160

135

22

18

4

173

80SG60-50

400

730

195

160

135

22

18

4

175

80SG80-65

470

800

195

160

135

22

18

8

233

80SG70-80

470

800

195

160

135

22

18

8

235

80SG55-100

520

850

195

160

135

22

18

8

290

100SG40-18

310

570

205

170

145

18

18

4

75

100SG50-30

340

600

205

170

145

18

18

4

100

100SG70-40

400

750

215

180

155

22

18

8

180

100SG60-50

400

750

215

180

155

22

18

8

185

100SG80-65

470

810

215

180

155

22

18

8

245

100SG75-78

470

810

215

180

155

24

18

8

250

100SG100-60

500

870

215

180

155

24

18

8

300

100SG55-100

500

870

215

180

155

24

18

8

300

125SG80-18

520

690

245

210

185

24

18

8

155

150SG100-15

520

710

280

240

210

22

23

8

160

150SG140-26

550

830

280

240

210

22

23

8

300

150SG160-40

550

900

280

240

210

22

23

8

350

150SG200-50

720

925

280

240

210

22

23

8

370

150SG220-65

720

1050

280

240

210

26

23

8

450

150SG170-180

720

1050

280

240

210

26

23

8

500

200SG200-20

550

860

335

295

265

26

23

8

300

200SG200-35

720

925

335

295

265

26

23

8

370

200SG200-44

720

950

335

295

265

28

23

8

390

200SG240-60

720

1080

335

295

265

28

23

8

500

200SG200-75

720

1080

335

295

265

28

23

8

520

250SG380-22

680

1020

390

350

320

28

23

12

430

350SG500-30

700

1100

390

350

320

28

23

12

550

300SG400-20

680

1050

440

400

368

28

23

12

460

300SG500-30

700

1130

440

400

368

28

23

12

580

350SG800-20

750

1180

500

460

428

30

23

16

600

400SG1000-18

800

1210

565

515

482

32

23

16

650

500SG1200-15

850

1240

670

620

585

34

25

20

750

500SG800-20

850

1240

670

620

585

34

25

20

750

SG型单级管道增压泵性能参数:

型号

口径
(mm)

流量
(m3/h)

扬程
(m)

电机功率
(kw)

电压
(v)

转速
(r/min)

15SG0.6-5

15

0.6

5

0.04

220

2800

15SG1.8-10

15

1.8

10

0.12

220

2800

20SG2-8

20

2

8

0.12

220

2800

20SG3-14

20

3

14

0.25

220

2800

20SG3-30

20

3

30

0.75

220

2800

25SG2.5-15

25

2.5

15

0.25

220

2800

25SG4-20

25

4

20

0.75

220

2800

25SG3-30

25

3

30

0.75

220

2800

32SG5-20

32

5

20

0.75

220

2800

40SG5-8

40

5

8

0.25

220

2800

40SG6-20

40

6

20

0.75

220

2800

50SG10-7.5

50

10

7.5

0.75

220

2800

50SG10-15

50

10

15

0.75

220

2800

25SG4-20

25

4

20

0.75

380

2800

25SG3-30

25

3

30

0.75

380

2800

25SG6.5-30

25

6.5

30

1.5

380

2800

25SG10-50

25

10

50

4

380

2800

32SG5-20

32

5

20

0.75

380

2800

32SG8-30

32

8

30

1.5

380

2800

32SG15-40

32

15

40

4

380

2800

32SG12-50

32

12

50

4

380

2800

32SG14-80

32

14

80

7.5

380

2800

40SG6-20

40

6

20

0.75

380

2800

40SG9-30

40

9

30

1.5

380

2800

40SG18-40

40

18

40

4

380

2800

40SG15-50

40

15

50

4

380

2800

40SG18-65

40

18

65

7.5

380

2800

40SG15-80

40

15

80

7.5

380

2800

50SG10-7.5

50

10

7.5

0.75

380

2800

50SG10-15

50

10

15

0.75

380

2800

50SG12-25

50

12

25

1.5

380

2800

50SG15-30

50

15

30

2.2

380

2800

50SG18-40

50

18

40

4

380

2800

50SG16-50

50

16

50

4

380

2800

50SG20-65

50

20

65

7.5

380

2800

50SG25-80

50

25

80

15

380

2800

50SG30-100

50

30

100

22

380

2800

65SG30-15

65

30

15

2.2

380

2800

65SG30-27

65

30

27

4

380

2800

65SG40-40

65

40

40

7.5

380

2800

65SG30-50

65

30

50

7.5

380

2800

65SG50-65

65

50

65

15

380

2800

65SG40-80

65

40

80

18.5

380

2800

65SG45-100

64

45

100

22

380

2800

80SG35-20

80

35

20

4

380

2800

80SG50-30

80

50

30

7.5

380

2800

80SG70-40

80

70

40

15

380

2800

80SG60-50

80

60

50

15

380

2800

80SG80-65

80

80

65

22

380

2800

80SG70-80

80

70

80

22

380

2800

80SG55-100

80

55

100

30

380

2800

100SG40-18

100

40

18

4

380

2800

100SG50-30

100

50

30

7.5

380

2800

100SG70-40

100

70

40

15

380

2800

100SG60-50

100

60

50

15

380

2800

100SG80-65

100

80

65

22

380

2800

100SG75-78

100

75

78

22

380

2800

100SG100-60

100

100

60

30

380

2800

100SG55-100

100

55

100

30

380

2800

125SG80-18

125

80

18

7.5

380

1450

150SG100-15

150

100

15

7.5

380

1450

150SG140-26

150

140

26

18.5

380

1450

150SG160-40

150

160

40

30

380

2800

150SG200-50

150

200

50

37

380

2800

150SG220-65

150

220

65

55.5

380

2800

150SG170-180

150

170

180

55.5

380

2800

200SG200-20

200

200

20

18.5

380

1450

200SG200-35

200

200

35

30

380

2800

200SG200-44

200

200

44

37

380

2800

200SG240-60

200

240

60

55.5

380

2800

200SG200-75

200

200

75

55.5

380

2800

250SG380-22

250

380

22

37

380

1450

250SG500-30

250

500

30

55

380

1450

300SG400-20

250

500

30

37

380

1450

300SG500-30

300

500

30

55

380

1450

350SG800-20

350

800

20

55

380

1450

400SG1000-18

400

1000

18

55

380

1450

500SG1200-15

500

1200

15

55

380

1450

500SG800-20

500

800

20

55

380

1450

SG型单级管道增压泵故障与排除:

故障

原因

排除方法

1水泵不出水

注入水泵的水不免,旋转方向不对,叶轮流道堵塞。

再往水泵内注水,输通叶轮流产,调正旋转方向。

2水泵流量不足

水泵部分淤塞,转数太低,叶轮损坏,出口阀开度过大。

清洗耳恭听水泵及管子,更换叶轮,增加水泵轴转数,调节出口阀。

3、出口压力不足

液体中有空气,转速太低叶轮损坏,出口阀开度过大。

排除液体中空气,增加泵转速,更换叶轮,调小出口阀。

4、泵消耗功率过大
(电机发热)

机械缺陷如运转间隙过小,电机轴弯,螺栓松动等,泵在太大的流量下工作即泵在远低于额定扬程下工作。

检查机械部分及时调整处理,调节器正出口阀使泵在额定流量和扬程附近工作。

5水泵振动

管道系统支撑不好,叶轮部分堵塞造成不平衡产生气蚀,液体中有空气。

检查泵支撑部门,拧紧螺母,输通叶轮使其平衡,排除空气。

6水泵漏水

机械密封损坏,O型圈损坏,泵体漏水。

更换机械密封及O型圈,焊接泵体漏水处。

7水泵噪音过重

轴承过热缺油,水泵负荷过生重。

轴承处加油,按4排除。

浙江中耐泵业有限公司版权所有 浙ICP备12027103号-1
公司地址:浙江省永嘉县瓯北镇三桥工业区
联系电话:0577-66998225 66998226 66998227 66998229 传真:0577-66998228
浙公网安备 33032402001369号
