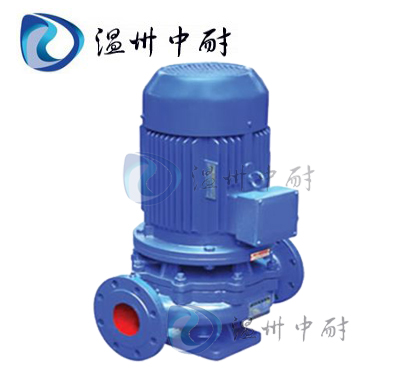

ISGD型低转速管道泵
产品型号:ISGD型
所属类目:管道泵
产品简介:ISGD型低转速管道泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用
■ ISGD型低转速管道泵产品概述:
ISGD型低转速管道泵是温州中耐泵阀有限公司科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型单级单吸离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ALG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。
■ ISGD型低转速管道泵使用条件:
ISGD型低转速管道泵电机0.75KW以上泵系统高工作压力为1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa,泵静压试验压力为2.5Mpa,0.75KW以下泵系统高工作压力为0.8Mpa。
订货时请注明系统工作压力,泵系统工作压力大于1.6Mpa时,应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
ISGD型低转速立式管道泵介质为冷热水或物理化学性质类似于水的液体,介质温度不起过120℃。
■ ISGD型低转速管道泵型号意义:
■ ISGD型低转速管道泵特点:
1. 管道泵为立式结构,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2. 叶轮直接安装在电机的长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3. 轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料,耐磨密封,能有效地延长机械密封的使用寿命。
4. 管道离心泵安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5. 可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6. 可根据管路布置的要求采用泵的竖式和横式安装。
■ ISGD型低转速管道泵结构图:
|
1 |
取压塞 |
2 |
排气阀 |
|
3 |
叶轮 |
|
4 |
机械密封 |
|
5 |
挡水圈 |
|
6 |
电机 |
|
7 |
轴 |
|
8 |
联体座 |
|
9 |
叶轮螺母 |
|
10 |
泵体 |
|
11 |
放水阀 |
■ ISGD型低转速管道泵结构说明:
1、泵与电机同端盖,轴向尺寸缩短,结构简单;
2、泵体上设有取压孔和放水孔;
3、泵体上设有排气阀,工作前能排放泵内空气。
4、泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。
■ ISGD型低转速管道泵主要用途:
ISGD型低转速管道泵主要用于空调系统冷冻水,冷却水循环及末端增压,城市供热系统局部或末端增压循环,城市建筑消防系统局部恒压及各种空调热水锅炉配套。
■ ISGD型低转速管道泵管道损耗参考表:
管径mm |
流量(L/S) |
|||||||||||||||||||||||
1 |
2 |
4 |
6 |
8 |
10 |
|
||||||||||||||||||
25 |
3.2 |
13 |
|
|
|
|
||||||||||||||||||
38 |
3.5 |
14 |
15 |
|
|
|
15 |
20 |
|
|||||||||||||||
50 |
0.8 |
3.1 |
13 |
29 |
|
|
|
|
25 |
30 |
|
|||||||||||||
65 |
|
0.8 |
3.2 |
7.1 |
13 |
20 |
|
|
|
|
40 |
50 |
|
|||||||||||
75 |
|
0.4 |
1.6 |
3.3 |
5.9 |
9.6 |
21.6 |
|
|
|
|
|
60 |
70 |
|
|||||||||
100 |
|
|
0.4 |
0.8 |
1.3 |
2.1 |
6.8 |
8.6 |
13 |
19. |
|
|
|
|
80 |
90 |
|
|||||||
125 |
|
|
|
0.2 |
0.4 |
0.6 |
1.3 |
2.7 |
4.1 |
5.9 |
10. |
|
|
|
|
|
100 |
110 |
|
|||||
150 |
|
|
|
|
0.1 |
0.2 |
0.5 |
1.1 |
1.6 |
2.3 |
4.2 |
6.4 |
9.4 |
|
|
|
|
|
120 |
130 |
|
|||
175 |
|
|
|
|
|
0.1 |
0.2 |
0.5 |
0.7 |
1.0 |
1.9 |
2.9 |
4.3 |
5.8 |
7.7 |
9.6 |
|
|
|
|
140 |
160 |
|
|
200 |
|
|
|
|
|
|
0.1 |
0.2 |
0.3 |
0.5 |
0.9 |
1.5 |
2.1 |
2.9 |
3.7 |
4.7 |
6.1 |
7.2 |
8.5 |
|
|
|
180 |
200 |
250 |
|
|
|
|
|
|
|
0.1 |
0.1 |
0.2 |
0.3 |
0.5 |
0.7 |
0.9 |
1.2 |
1.5 |
1.9 |
2.3 |
2.8 |
3.3 |
3.7 |
4.9 |
5.2 |
|
300 |
|
|
|
|
|
|
|
|
|
0.1 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.9 |
1.1 |
1.3 |
1.5 |
2.0 |
2.4 |
3.0 |
阀及弯管折合直管长度(每个)
种类 |
折合直管直径倍数 |
备注 |
全开闸阀 |
12 |
未畅开加倍 |
标准弯管 |
25 |
|
逆止阀 |
100 |
|
底阀 |
100 |
部分堵塞加倍 |
一定管路直径之大流量限制
管路直径 mm |
大流量 L/S |
大流速 m/s |
管路直径 mm |
大流量 L/S |
大流速 m/s |
25 |
1 |
2.04 |
125 |
30.0 |
2.44 |
38 |
2.5 |
1.69 |
150 |
43.0 |
2.45 |
50 |
4.17 |
2.12 |
175 |
60.0 |
2.49 |
65 |
6.67 |
2.01 |
200 |
83.3 |
2.69 |
75 |
10.0 |
2.26 |
250 |
133.3 |
2.72 |
100 |
18.4 |
2.33 |
300 |
192.0 |
2.71 |
