Q41F法兰式铸钢球阀
产品型号:Q41F
所属类目:球阀
产品简介:球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式
■ Q41F法兰式铸钢球阀产品概述:
Q41F法兰式铸钢球阀适用介质:水、气、油品、天然气和酸碳腐蚀性介质适用温度:-196-350℃ 驱动方式:手动、气动、电动、波动等 公称通径:DN15-250mm 1/2″-10″。
■ Q41F法兰式铸钢球阀结构特点:
1、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球阀的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
■ Q41F法兰式铸钢球阀执行机构:
球阀采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
■ Q41F法兰式铸钢球阀附件的选项:
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
■ Q41F法兰式铸钢球阀执行标准:
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
■ Q41F法兰式铸钢球阀性能规范:
公称通径mm |
DN15-DN300 |
|||
材料代号 |
C |
P |
R |
|
主要零件 |
阀 体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
球 体 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀 杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|||
填 料 |
聚四氟乙烯 柔性石墨 |
|||
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸类 |
醋酸类 |
适用温度 |
-28℃ - 300℃ |
|||
执行器 |
型 号 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
||
气源压力 |
0.4-0.7MPa |
试验压力 |
公称压力(Mpa) |
压力级(class) |
JIS(Mpa) |
|||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
气密试验 |
0.5~0.7 |
■ Q41F法兰式铸钢球阀主要零件材料:
序号 |
材料标准 |
材料牌号 |
序号 |
材料标准 |
材料牌号 |
||||||
碳钢 |
不锈钢 |
碳钢 |
不锈钢 |
||||||||
零件名称 |
GB |
ASTM |
GB |
ASTM |
零件名称 |
GB |
ASTM |
GB |
ASTM |
||
01 |
阀体 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
10 |
阀座密封圈 |
石墨 |
|||
02 |
阀盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
11 |
阀杆 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
03 |
双头螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
12 |
止推轴承 |
金属夹PTEE |
|||
04 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
13 |
阀杆填料 |
石墨 |
|||
05 |
垫圈 |
金属夹石墨 |
14 |
填料压环 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
|||
06 |
球体 |
2Cr13渗氮 |
A276-410渗氮 |
1Cr18Ni9Ti |
F304/F316/ |
15 |
填料压盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
07 |
阀座 |
2Cr13渗氮 |
A276-410渗氮 |
1Cr18Ni9Ti |
F304/F316/ |
16 |
螺钉 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
08 |
阀座支承圈 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
17 |
定位板 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
304 |
09 |
阀座弹簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
|
|
|
|
|
|

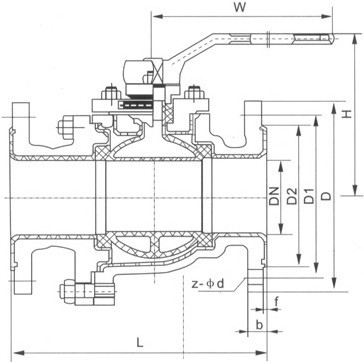

■ Q41F法兰式铸钢球阀主要外形图:
Q41F球阀 (手柄传动) Q41F球阀 (蜗轮传动)
■ Q41F法兰式铸钢球阀主要连接尺寸及重量:
PN1.6 MPa主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
PN2.5 MPa主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
105 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6.5 |
9 |
12 |
20 |
25 |
44 |
75 |
105 |
200 |
PN4.0 MPa主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(㎏) |
3 |
4 |
5 |
7 |
9 |
12 |
18 |
28 |
46 |
75 |
106 |
190 |
PN6.4 MPa主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
Wt(㎏) |
6.5 |
7 |
8 |
12 |
14 |
18 |
28 |
40 |
65 |
98 |
140 |
250 |
PN10.0 MPa主要连接尺寸及重量:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1800 |
Wt(㎏) |
6.5 |
7 |
10 |
15 |
18 |
25 |
32 |
46 |
75 |
|
|
|
