Q641F气动不锈钢球阀
产品型号：Q641F
所属类目：球阀
产品简介：Q641F气动不锈钢球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号
■ Q641F气动不锈钢球阀产品概述：
Q641F气动不锈钢球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构是引进国外先进技术生产的Bray系列气缸式执行机构,球阀分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
■ Q641F气动不锈钢球阀性能参数：
|
公称通径DN(mm) |
DN15～DN400 |
|
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
|
防爆级组 |
dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
|
电磁阀电源 |
220VAC、24VDC |
|
气源压力 MPa |
0.4～0.7MPa |
|
固有可调比 R |
100:1 |
■ Q641F气动不锈钢球阀流量特性Kv值：
|
公称通径 |
不同开度角下的Kv值 |
||||||||
|
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
34 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2253 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
|
350 |
110 |
221 |
443 |
885 |
1750 |
3541 |
5311 |
7967 |
10950 |
|
400 |
150 |
303 |
605 |
1113 |
2424 |
4850 |
7275 |
10910 |
15300 |

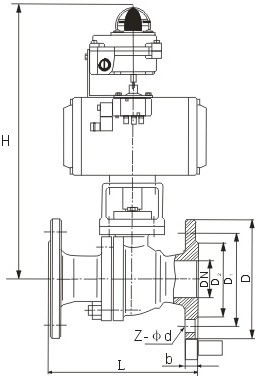

■ Q641F气动不锈钢球阀主要外形尺寸：
|
公称通径DN（mm） |
尺 寸（mm） |
执行器型号 |
||||||||||||||||
|
1.6MPa |
2.5MPa |
H |
4.0MPa |
|||||||||||||||
|
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
H |
|||
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
200 |
130 |
95 |
65 |
16 |
4-14 |
200 |
可选配GTD/GTE、 |
|
20 |
140 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
204 |
140 |
105 |
75 |
16 |
4-14 |
204 |
|
|
25 |
150 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
215 |
150 |
115 |
85 |
16 |
4-14 |
210 |
|
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
240 |
180 |
135 |
100 |
18 |
4-18 |
240 |
|
|
40 |
180 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
264 |
200 |
145 |
110 |
18 |
4-18 |
264 |
|
|
50 |
200 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
274 |
220 |
160 |
125 |
20 |
4-18 |
360 |
|
|
65 |
220 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
379 |
250 |
180 |
145 |
22 |
8-18 |
390 |
|
|
80 |
250 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
389 |
280 |
195 |
160 |
22 |
8-18 |
450 |
|
|
100 |
280 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
416 |
320 |
230 |
190 |
24 |
8-23 |
480 |
|
|
125 |
320 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
542 |
400 |
270 |
220 |
28 |
8-25 |
650 |
|
|
150 |
360 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
572 |
400 |
300 |
250 |
30 |
8-25 |
670 |
|
|
200 |
400 |
335 |
295 |
26 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
550 |
375 |
320 |
38 |
12-30 |
720 |
|
