Q647F气动固定球阀
产品型号：Q647F
所属类目：球阀
产品简介：球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用
■ Q647F气动固定球阀产品概述：
Q647F气动固定球阀属于气动类阀。球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
■ Q647F气动固定球阀特点：
气动固定球阀，气动球阀，球阀是双向阀，流向无限制。中法兰用螺柱连接，上下阀杆均设有滑动轴承，减少磨擦，使用操作省力、平稳。在正常情况下：压力低时阀座密封依靠弹簧预紧力使阀座紧贴球体达到密封，压力高时，在阀座上形成活塞效应，在上游介质压力作用下，使阀座压紧球体达到密封、气动固定球阀，气动球阀，球阀广泛应用于过程控制系统实现开或关。
■ Q647F气动固定球阀技术参数：
|
阀类 |
传动方式 |
连结形式 |
结构形式 |
密封面 |
公称压力(MPa) |
阀体材料 |
|
6-气动 |
4-法兰式 |
固定球直通 |
F-氟塑料 |
1.6 |
按表内阀体 |
|
|
公称通径DN(mm) |
50-500 |
|||||
|
材料\\\\材料代号 |
C |
P |
R |
|||
|
主 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
||
|
球板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
密封圈 |
增强聚四氟乙烯 对位聚笨 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
适 |
适用介质 |
水、蒸汽、油品 |
腐蚀性介质 |
醋酸类 |
||
|
适用温度 |
-28℃～300℃ |
|||||
|
控制型式 |
双作用/单作用 |
|||||
|
作用型式 |
切断/调节 |
|||||
|
输入信号 |
电信号：0～10mA、-4～10mA 气信号20～100kPa |
|||||
|
回信电压 |
AC220V/DC24V |
|||||
|
工作介质 |
净化压缩压气 |
|||||
|
执行器 |
型号 |
GT系列、HY系列、AW系列、ZSH系列等 |
||||
|
气源压力 |
0.4～0.7MPa |
|||||

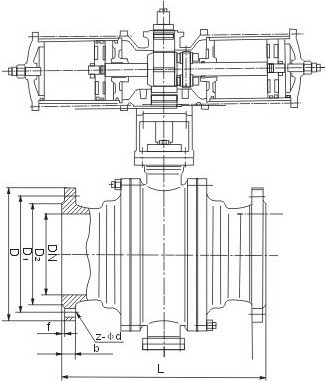

■ Q647F气动固定球阀主要尺寸表：
|
公称通径DN(mm) |
尺 寸(mm) |
执行器型号 |
||||||||||||||
|
1.6MPa |
2.5MPa |
4.0MPa |
||||||||||||||
|
L |
D |
D1 |
b |
Z-φd |
L |
D |
D1 |
b |
Z-φd |
L |
D |
D1 |
b |
Z-φd |
||
|
50 |
203 |
160 |
125 |
16 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
可选配GTD/GTE、 |
|
65 |
222 |
180 |
146 |
18 |
4-18 |
241 |
180 |
145 |
22 |
8-18 |
241 |
180 |
145 |
22 |
8-18 |
|
|
80 |
241 |
195 |
160 |
20 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
|
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
305 |
230 |
190 |
24 |
8-23 |
|
|
125 |
356 |
245 |
210 |
22 |
8-18 |
381 |
270 |
220 |
28 |
8-25 |
381 |
270 |
220 |
28 |
8-25 |
|
|
150 |
394 |
280 |
240 |
24 |
8-23 |
403 |
300 |
250 |
30 |
8-25 |
403 |
300 |
250 |
30 |
8-25 |
|
|
200 |
457 |
335 |
295 |
26 |
12-23 |
502 |
360 |
310 |
34 |
12-25 |
502 |
375 |
320 |
38 |
12-30 |
|
|
250 |
533 |
405 |
355 |
30 |
12-25 |
586 |
425 |
370 |
36 |
12-30 |
|
|
|
|
|
|
|
300 |
610 |
460 |
410 |
30 |
12-25 |
648 |
485 |
430 |
40 |
16-30 |
|
|
|
|
|
|
|
350 |
686 |
520 |
470 |
34 |
16-25 |
762 |
550 |
490 |
44 |
16-34 |
|
|
|
|
|
|
|
400 |
762 |
580 |
525 |
36 |
16-30 |
838 |
610 |
550 |
48 |
16-34 |
|
|
|
|
|
|
|
450 |
864 |
640 |
585 |
40 |
20-30 |
914 |
660 |
600 |
50 |
20-34 |
|
|
|
|
|
|
|
500 |
914 |
705 |
650 |
44 |
20-34 |
991 |
730 |
660 |
52 |
20-41 |
|
|
|
|
|
|
