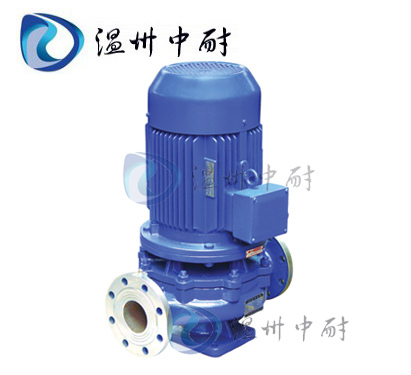

IHG型不锈钢立式管道泵

产品型号：IHG型

所属类目：管道泵

产品简介：IHG型立式不锈钢管道泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃

说明书下载管道泵实物图

下一个[CQB-L型立式磁力管道泵]上一个：[ISGB型便拆式立式管道泵]

■ IHG型不锈钢立式管道泵产品概述：

IHG型不锈钢立式管道泵是温州中耐泵阀采用IS型离心泵性能参数和立式泵结构之长，严格按照国家标准ISO2858及国家标准设计成功的高效节能产品，是代替IS型卧式泵、DL型泵等常规产品的新颖立式离心泵。
流量范围1.5～1200m3/h，扬程范围8～150m，分基本型、扩流型、A、B、C切割型等250多种规格。根据流体介质和温度不同，设计制造成同性能参数的IRG型热水泵、IHG型化工泵、YG型油泵和IHGB型防爆化工泵系列产品。

■ IHG型不锈钢立式管道泵产品特点：

1.管道泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4.安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.管道泵可根据管路布置的要求采用泵的竖式和横式安装。

■ IHG型不锈钢立式管道泵型号意义：

■ IHG型不锈钢立式管道泵工作条件：

1.吸入压力≤1.0MPa，或泵系统高工作压力≤1.6MPa，即泵吸入口压力+泵扬程=1.6MPa、泵静压试验压力为2.5MPa，订贷时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40℃，相对湿度<95％。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

■ IHG型不锈钢立式管道泵结构图：

①	取压塞	①泵与电机同端盖，轴向尺寸缩短结构简单。 ②泵体上设有取压孔和放水孔。 ③泵体上设有排气阀，工作前能排放泵内空气。 ④泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
②	排气阀
③	叶轮
④	机械密封
⑤	挡水圈
⑥	电机
⑦	轴
⑧	联体座
⑨	叶轮螺母
⑩	泵体
⑩	放水阀

■ IHG型不锈钢立式管道泵用途：

IHG型立式不锈钢管道泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。

■ IHG型不锈钢立式管道泵型谱图：

■ IHG型不锈钢立式管道泵启动与停车：

    (一)起动前准备
    1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
    2、打开进口阀门打开排气阀使液体充满整个泵腔，然后关闭排气阀。
    3、用手盘动泵以使润滑液进入机械密封端面。
    4、点动电机，确定转向是否正确。
    (二)起动与运行
    1、全开进口阀门，关闭吐出管路阀门。
    2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。
    3、注意观察仪表读数，检查轴封泄漏情况，正常时机械密封泄漏量<3滴/分，检查电机、轴承处温升≤70℃，如果发现异常情况，应及时处理。
    (三)停车
    l、逐渐关闭吐出管路阀门，切断电源。
    2、关闭进口阀门。
    3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。
    4、如长期停用，应将泵拆卸清洗，包装保管。

■ IHG型不锈钢立式管道泵维护：

    (一)运行中的维护
    1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
    2、定时检查电机电流值，不得超过电机额定电流。
    3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组大修期一般为一年。
    (二)机械密封维护
    1、机械密封润滑应清洁无固体颗粒。
    2、严禁机械密封在干磨情况下工作。
    3、起动前应先盘动泵(电机)几圈，以免突然起动造成石墨环断裂损坏。
    4、密封泄漏允差3滴/分，否则应检修。

■ IHG型不锈钢立式管道泵管道连接方式：

■ IHG型不锈钢立式管道泵安装方式：

一、刚性连接：

一、柔性连接：

■ IHG型不锈钢立式管道泵安装说明：

1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的选出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，泵则应将泵拆开检查原因。
6、IHG型不锈钢立式管道泵分硬性联接安装和柔性联接安装两种(见联接方式)。

■ IHG型不锈钢立式管道泵安装尺寸图：

型号	外型尺寸				安装尺寸			进出口法兰尺寸
型号	L	B	H	C1×B1	A	C2×B2	4-d1	D	D1	n-d
ISG15-80	180	160	340	75×100	40	45×70	4-φ12	G1/2	/	/
ISG20-110	260	230	405	80×110	55	50×80	4-φ12	G3/4	/	/
ISG20-160	300	230	420	90×130	65	60×100	4-φ14	G3/4	/	/
ISG25-110	260	230	415	80×110	60	50×80	4-φ14	φ115	φ85	4-φ14
ISG25-125	260	230	435	80×110	75	50×80	4-φ14	φ115	φ85	4-φ14
ISG25-125A	260	230	435	80×110	75	50×80	4-φ14	φ115	φ85	4-φ14
ISG25-160	300	270	430	90×130	65	60×100	4-φ14	φ115	φ85	4-φ14
ISG25-160A	300	270	415	90×130	65	60×100	4-φ14	φ115	φ85	4-φ14
ISG32-100(I)	260	230	445	100×150	85	70×120	4-φ14	φ150	φ110	4-φ18
ISG32-125(I)	260	230	435	90×130	72	60×100	4-φ14	φ140	φ100	4-φ18
ISG32-125(I)A	260	230	435	90×130	72	60×100	4-φ14	φ140	φ100	4-φ18
ISG32-160(I)A	320	270	505	100×150	90	70×120	4-φ14	φ150	φ100	4-φ18
ISG32-200(I)	340	330	560	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG32-200(I)A	340	330	540	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-100	260	230	445	100×150	85	70×120	4-φ14	φ150	φ110	4-φ18
ISG40-100A	260	230	445	100×150	85	70×120	4-φ14	φ150	φ110	4-φ18
ISG40-125	280	230	445	100×150	85	70×120	4-φ14	φ150	φ110	4-φ18
ISG40-125A	280	230	445	100×150	85	70×120	4-φ14	φ150	φ110	4-φ18
ISG40-160	320	270	505	100×150	90	70×120	4-φ14	φ150	φ110	4-φ18
ISG40-160A	320	270	485	100×150	90	70×120	4-φ14	φ150	φ110	4-φ18
ISG40-160B	320	270	470	100×150	90	70×120	4-φ14	φ150	φ110	4-φ18
ISG40-200	340	330	560	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-200A	340	330	540	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-200B	340	330	505	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-250	400	405	630	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-250A	400	405	630	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-250B	400	405	565	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-100(I)	300	230	455	120×170	90	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-100(I)A	300	230	455	120×170	90	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-125(I)	300	240	465	120×170	90	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-125(I)A	300	240	450	120×170	90	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-160(I)	340	300	550	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-160(I)A	340	300	515	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18

型号	外型尺寸				安装尺寸			进出口法兰尺寸
型号	L	B	H	C1×b1	A	C2×b2	4-d1	D	D1	n-d
ISG40-160(I)B	340	300	490	120×170	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-200(I)	360	350	635	120×17	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-200(I)A	360	350	570	120×17	95	80×130	4-φ14	φ150	φ110	4-φ18
ISG40-200(I)B	360	350	550	120×17	95	80×130	4-φ14	φ150	φ110	4-φ18
10-250(I)	440	430	780	140×200	105	100×160	4-φ14	φ150	φ110	4-φ18
ISG40-250(I)A	440	360	650	140×200	105	100×160	4-φ14	φ150	φ110	4-φ18
ISG40-250(I)B	440	360	650	140×200	105	100×160	4-φ14	φ150	φ110	4-φ18
ISG40-250(I)C	440	360	650	140×200	105	100×160	4-φ14	φ150	φ110	4-φ18
ISG50-100	290	230	455	100×150	95	70×120	4-φ14	φ150	φ110	4-φ18
ISG50-100A	290	230	455	100×150	95	70×120	4-φ14	φ165	φ125	4-φ18
ISG50-125	300	240	465	100×150	95	70×120	4-φ14	φ165	φ125	4-φ18
ISG50-125A	300	240	450	100×150	95	70×120	4-φ14	φ165	φ125	4-φ18
ISG50-160	320	300	550	120×170	100	80×130	4-φ14	φ165	φ125	4-φ18
ISG50-160A	320	300	515	120×170	100	80×130	4-φ14	φ165	φ125	4-φ18
ISG50-160B	320	300	490	120×170	100	80×130	4-φ14	φ165	φ125	4-φ18
ISG50-200	360	350	635	120×170	100	80×130	4-φ14	φ165	φ125	4-φ18
ISG50-200A	360	350	570	120×170	100	80×130	4-φ14	φ165	φ125	4-φ18
ISG50-200B	360	350	550	120×170	100	80×130	4-φ14	φ165	φ125	4-φ18
ISG50-250	440	430	780	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-250A	440	360	650	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-250B	440	360	650	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-250C	440	360	650	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-100(I)	320	235	475	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-100(I)A	320	235	460	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-125(I)	340	280	550	140×200	95	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-125(I)A	340	280	515	140×200	95	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-160(I)	360	305	570	140×200	100	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-160(I)A	360	305	570	140×200	100	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-160(I)B	360	305	550	140×200	100	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-200(I)	380	350	635	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-200(I)A	380	350	635	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-200(I)B	380	350	635	140×200	105	100×160	4-φ18	φ165	φ125	4-φ18
ISG50-250(I)	480	435	785	160×220	110	120×180	4-φ18	φ165	φ125	4-φ18

型号	外型尺寸				安装尺寸			进出口法兰尺寸
型号	L	B	H	C1×b1	A	C2×b2	4-d1	D	D1	n-d
ISG50-250(I)A	480	435	785	160×220	110	120×180	4-φ18	φ165	φ125	4-φ18
ISG50-250(I)B	480	435	785	160×220	110	120×180	4-φ18	φ165	φ125	4-φ18
ISG50-315(I)	550	510	920	190×280	110	150×240	4-φ18	φ165	φ125	4-φ18
ISG50-315(I)A	550	470	855	190×280	110	150×240	4-φ18	φ165	φ125	4-φ18
ISG50-315(I)B	550	435	830	190×280	110	150×240	4-φ18	φ165	φ125	4-φ18
ISG50-315(I)C	550	435	785	190×280	110	150×240	4-φ18	φ165	φ125	4-φ18
ISG65-100	320	235	475	140×200	105	100×160	4-φ18	φ165	φ145	4-φ18
ISG65-100A	320	235	460	140×200	105	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-125	340	280	550	140×200	100	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-125A	340	280	515	140×200	100	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-160	360	305	570	140×200	100	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-160A	360	305	570	140×200	100	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-160B	360	305	550	140×200	100	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-200	380	350	635	140×200	105	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-200A	380	350	635	140×200	105	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-200B	380	350	635	140×200	105	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-250	480	435	785	160×220	110	120×180	4-φ18	φ185	φ145	4-φ18
ISG65-250A	480	435	785	160×220	110	120×180	4-φ18	φ185	φ145	4-φ18
ISG65-250B	480	435	785	160×220	110	120×180	4-φ18	φ185	φ145	4-φ18
ISG65-315	550	510	920	190×280	110	150×240	4-φ18	φ185	φ145	4-φ18
ISG65-315A	550	470	855	190×280	110	150×240	4-φ18	φ185	φ145	4-φ18
ISG65-315B	550	435	830	190×280	110	150×240	4-φ18	φ185	φ145	4-φ18
ISG65-315C	550	435	785	190×280	110	150×240	4-φ18	φ185	φ145	4-φ18
ISG65-100(I)	400	285	570	140×200	120	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-100(I)A	400	245	535	140×200	120	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-125(I)	400	360	660	140×200	120	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-125(I)A	400	315	595	140×200	120	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-160(I)	400	360	660	140×200	125	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-160(I)A	400	360	660	140×200	125	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-160(I)B	400	315	660	140×200	125	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-200(I)	450	430	795	140×200	125	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-200(I)A	450	430	795	140×200	125	100×160	4-φ18	φ185	φ145	4-φ18
ISG65-200(I)B	450	360	665	140×200	125	100×160	4-φ18	φ185	φ145	4-φ18

型号	外型尺寸				安装尺寸			进出口法兰尺寸
型号	L	B	H	C1×b1	A	C2×b2	4-d1	D	D1	n-d
ISG65-250(I)	480	465	870	160×200	130	120×180	4-φ18	φ185	φ145	4-φ18
ISG65-250(I)A	480	430	850	160×200	130	120×180	4-φ18	φ185	φ145	4-φ18
ISG65-250(I)B	480	430	805	160×200	130	120×180	4-φ18	φ185	φ145	4-φ18
ISG65-315(I)	550	530	1000	190×280	130	150×240	4-φ18	φ185	φ145	4-φ18
ISG65-315(I)A	550	530	1000	190×280	130	150×240	4-φ18	φ185	φ145	4-φ18
ISG65-315(I)B	550	530	1000	190×280	130	150×240	4-φ18	φ185	φ145	4-φ18
ISG65-315(I)C	550	470	885	190×280	130	150×240	4-φ18	φ185	φ145	4-φ18
ISG80-100	400	285	570	140×200	120	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-100A	400	245	535	140×200	120	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-125	400	360	660	140×200	120	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-25A	400	315	595	140×200	120	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-160	400	360	660	140×200	125	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-160A	400	360	660	140×200	125	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-160B	400	315	660	140×200	125	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-200	430	430	795	140×200	125	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-200A	430	430	795	140×200	125	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-200B	430	360	665	140×200	125	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-250	480	465	870	140×200	130	100×160	4-φ18	φ200	φ160	8-φ18
ISG80-250A	480	430	850	140×200	130	120×180	4-φ18	φ200	φ160	8-φ18
ISG80-250B	480	430	805	160×220	130	120×180	4-φ18	φ200	φ160	8-φ18
ISG80-315	580	530	1000	190×280	130	150×240	4-φ18	φ200	φ160	8-φ18
ISG80-315A	580	530	1000	190×280	130	150×240	4-φ18	φ200	φ160	8-φ18
ISG80-315B	580	530	1000	190×280	130	150×240	4-φ18	φ200	φ160	8-φ18
ISG80-315C	580	470	885	190×280	130	150×240	4-φ18	φ200	φ160	8-φ18
ISG80-350	630	610	1100	202×260	130	160×220	4-φ18	φ200	φ160	4φ18
ISG80-350A	630	575	1015	202×260	130	160×220	4-φ18	φ200	φ160	4φ18
ISG80-350B	630	545	975	202×260	130	160×220	4-φ18	φ200	φ160	4φ18
ISG80-100(I)	460	360	675	160×220	140	120×180	4-φ18	φ200	φ160	8φ18
ISG80-100(I)A	460	360	610	160×220	140	120×180	4-φ18	φ200	φ160	8φ18
ISG80-125(I)	450	430	805	160×220	140	120×180	4-φ18	φ200	φ160	8φ18
ISG80-125(I)A	450	350	675	160×220	140	120×180	4-φ18	φ200	φ160	8φ18
ISG80-160(I)	500	430	835	160×220	140	120×180	4-φ18	φ200	φ160	8φ18
ISG80-160(I)A	500	430	835	160×220	140	120×180	4-φ18	φ200	φ160	8φ18

型号	外型尺寸				安装尺寸			进出口法兰尺寸
型号	L	B	H	C1×b1	A	C2×b2	4-d1	D	D1	n-d
ISG80-160(I)B	500	430	835	160×220	160	120×180	4-φ18	φ200	φ160	8φ18
ISG80-200(I)	480	475	880	160×220	135	120×180	4-φ18	φ200	φ160	8φ18
ISG80-200(I)A	480	430	860	160×220	135	120×180	4-φ18	φ200	φ160	8φ18
ISG80-200(I)B	480	430	815	160×220	135	120×180	4-φ18	φ200	φ160	8φ18
ISG80-250	550	520	1015	190×280	155	150×240	4-φ22	φ200	φ160	8-φ18
ISG80-250(I)A	550	520	1015	190×280	155	150×240	4-φ22	φ200	φ160	8-φ18
ISG80-250(I)B	550	520	1015	190×280	155	150×240	4-φ22	φ200	φ160	8-φ18
ISG80-315(I)	580	700	1235	190×280	165	150×240	4-φ22	φ200	φ160	8-φ18
ISG80-315(I)A	580	640	1165	190×280	165	150×240	4-φ22	φ200	φ160	8-φ18
ISG80-315(I)B	580	580	1080	190×280	165	150×240	4-φ22	φ200	φ160	8-φ18
ISG80-315(I)C	580	520	1040	190×280	165	150×240	4-φ22	φ200	φ160	8-φ18
ISG100-100	460	360	675	160×220	140	120×180	4-φ22	φ200	φ180	8-φ18
ISG100-100A	460	315	610	160×220	140	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-125	440	430	805	160×220	140	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-125A	440	350	675	160×220	140	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-160	500	430	835	160×220	140	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-160A	500	430	835	160×220	160	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-160B	500	430	835	160×220	160	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-200	480	475	880	160×220	140	120×180	4-φ18	φ220	φ180	4-φ18
ISG100-200A	480	430	860	160×220	140	20×180	4-φ18	φ220	φ180	4-φ18
ISG100-200B	480	430	815	160×220	140	120×180	4-φ18	φ220	φ180	4-φ18
ISG100-250	550	520	1015	160×220	155	120×180	4-φ18	φ220	φ180	4-φ18
ISG100-250A	550	520	1015	160×220	155	120×180	4-φ22	φ220	φ180	8-φ18
ISG100-250B	550	520	1015	160×220	155	120×180	4-φ22	φ220	φ180	8-φ18
ISG100-315	630	700	1235	250×300	165	210×260	4-φ22	φ220	φ180	8-φ18
ISG100-315A	630	640	1165	250×300	165	210×260	4-φ22	φ220	φ180	8-φ18
ISG100-315B	630	580	1080	250×300	165	210×260	4-φ22	φ220	φ180	8-φ18
ISG100-315C	630	520	1040	50×300	165	210×260	4-φ22	φ220	φ180	8-φ18
ISG100-100(I)	460	415	802	60×220	140	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-125(I)	500	300	807	160×220	160	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-125(I)A	500	280	807	160×220	160	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-160(I)	480	330	884	160×220	170	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-160(I)A	480	330	884	160×220	170	120×180	4-φ18	φ220	φ180	8-φ18

型号	外型尺寸				安装尺寸			进出口法兰尺寸
型号	L	B	H	C1×b1	A	C2×b2	4-d1	D	D1	n-d
ISG100-200(I)	560	365	970	160×220	170	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-200(I)A	560	345	970	160×220	170	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-200(I)B	560	345	970	160×220	170	120×180	4-φ18	φ220	φ180	8-φ18
ISG100-250(I)	600	435	1121	190×280	175	150×240	4-φ18	φ220	φ180	8-φ18
ISG100-50(I)A	600	360	1121	190×280	175	150×240	4-φ18	φ220	φ180	8-φ18
ISG100-250(I)B	600	360	1121	190×280	175	150×240	4-φ18	φ220	φ180	8-φ18
ISG100-350	680	630	1310	230×320	175	160×220	4-φ18	φ220	φ180	8-φ18
ISG100-350A	680	630	1260	230×320	175	160×220	4-φ18	φ220	φ180	8-φ18
ISG100-350B	680	605	1190	230×320	175	160×220	4-φ18	φ220	φ180	8-φ18
ISG125-100	520	430	830	160×200	165	120×180	4-φ18	φ220	φ210	8-φ18
ISG125-100A	520	360	730	160×200	165	120×180	4-φ18	φ250	φ210	8-φ18
ISG125-125	520	430	840	160×200	117	120×180	4-φ18	φ250	φ210	8-φ18
ISG125-125A	520	430	840	160×200	170	120×180	4-φ18	φ250	φ210	8-φ18
ISG125-160	520	460	920	190×280	175	150×240	4-φ18	φ250	φ210	8-φ18
ISG125-160A	520	430	890	190×280	175	150×240	4-φ18	φ250	φ210	8-φ18
ISG125-160B	520	430	850	190×280	175	150×240	4-φ18	φ250	φ210	8-φ18
ISG125-200	680	510	1040	200×260	175	160×220	4-φ18	φ250	φ210	8-φ18
ISG125-200A	680	510	1040	200×260	175	160×220	4-φ18	φ250	φ210	8-φ18
ISG125-200B	680	460	930	200×260	175	160×220	4-φ18	φ250	φ210	8-φ18
ISG125-250	680	660	1180	200×260	170	160×220	4-φ18	φ250	φ210	8-φ18
ISG125-250A	680	570	1080	200×260	170	160×220	4-φ22	φ250	φ210	8-φ18
ISG125-250B	680	510	1050	200×260	170	160×220	4-φ22	φ250	φ210	8-φ18
ISG125-315	640	685	1350	300×350	180	230×280	4-φ22	φ250	φ210	8-φ18
ISG125-315A	640	685	1300	300×350	180	230×280	4-φ22	φ250	φ210	8-φ18
ISG125-315B	640	685	1350	300×350	180	230×280	4-φ22	φ250	φ210	8-φ18
ISG125-315C	640	660	1230	300×350	180	230×280	4-φ22	φ250	φ210	8-φ18
ISG150-125	520	430	840	160×200	170	120×180	4-φ18	φ250	φ210	8-φ18
ISG150-125A	520	430	840	160×200	170	120×180	4-φ18	φ250	φ210	8-φ18
ISG150-160	520	430	850	190×280	175	150×240	4-φ18	φ250	φ210	8-φ18
ISG150-160A	520	430	850	190×280	175	150×240	4-φ18	φ250	φ210	8-φ18
ISG150-160B	520	430	850	190×280	175	150×240	4-φ18	φ250	φ210	8-φ18
ISG150-200	680	435	930	250×300	200	210×260	4-φ22	φ285	φ240	8-φ22
ISG150-200A	680	435	885	250×300	200	210×260	4-φ22	φ285	φ240	8-φ22

型号	外型尺寸				安装尺寸			进出口法兰尺寸
型号	L	B	H	C1×b1	A	C2×b2	4-d1	D	D1	n-d
ISG150-200B	680	460	930	200× 260	175	160×220	4-φ18	φ250	φ210	8-φ18
ISG150-250	680	660	1180	200×260	170	160×220	4-φ22	φ250	φ210	8-φ18
ISG150-250A	680	570	1080	200×260	170	160×220	4-φ22	φ250	φ210	8-φ18
ISG150-250B	680	510	1050	200×260	170	160×220	4-φ22	φ250	φ210	8-φ18
ISG150-315	640	685	1350	300×350	180	230×280	4-φ22	φ250	φ210	8-φ18
ISG150-315A	640	685	1300	300×350	180	230×280	4-φ22	φ250	φ210	8-φ18
ISG150-315B	640	685	1350	300×350	180	230× 280	4-φ22	φ250	φ210	8-φ18
ISG150-315C	640	660	1230	300×350	180	230×280	4-φ22	φ250	φ210	8-φ18
ISG150-350	760	530	1075	250×300	205	210×260	4-φ22	φ285	φ240	8-φ22
ISG150-350A	760	530	1075	250×300	205	210×260	4-φ22	φ285	φ240	8-φ22
ISG150-350B	760	530	1075	250× 300	205	210×260	4-φ22	φ285	φ240	8-φ22

■ IHG型不锈钢立式管道泵性能参数：

型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3
40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3
40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3
40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3
40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3
40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3
40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3
40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3
40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3
40-200B	40	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3
40-250	40	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3
40-250A	40	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3
40-250B	40	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3
40-100(I)A	40	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3
40-125(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3
40-125(I)A	40	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
40-160(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
40-160(I)A	40	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
40-160(I)B	40	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
40-200(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3
40-200(I)A	40	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4	2.3
40-200(I)B	40	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
40-250(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3
40-250(I)A	40	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3
40-250(I)B	40	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
40-250(I)C	40	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100	50	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3
50-100A	50	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3
50-125	50	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3
50-125A	50	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
50-160	50	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
50-160A	50	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
50-160B	50	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
50-200	50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3
50-200A	50	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3
50-200B	50	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
50-250	50	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3
50-250A	50	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3
50-250B	50	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
50-250C	50	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100(I)	50	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
50-100(I)A	50	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
50-125(I)	50	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
50-125(I)A	50	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5
50-160(I)	50	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
50-160(I)A	50	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
50-160(I)B	50	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
50-200(I)	50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
50-200(I)A	50	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
50-200(I)B	50	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
50-250(I)	50	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
50-250(I)A	50	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
50-250(I)B	50	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
50-315(I)	50	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5
50-315(I)A	50	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5
50-315(I)B	50	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
50-315(I)C	50	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	口径	m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100	65	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
65-100A	65	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
65-125	65	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
65-125A	65	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5
65-160	65	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
65-160A	65	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
65-160B	65	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
65-200	65	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
65-200A	65	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
65-200B	65	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
65-250	65	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
65-250A	65	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
65-250B	65	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
65-315	65	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5
65-315A	65	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5
65-315B	65	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
65-315C	65	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100(I)	65	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
65-100(I)A	65	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0
65-125(I)	65	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
65-125(I)A	65	31.3 44.7 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
65-160(I)	65	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
65-160(I)A	65	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
65-160(I)B	65	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
65-200(I)	65	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
65-200(I)A	65	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
65-200(I)B	65	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
65-250(I)	65	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
65-250(I)A	65	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
65-250(I)B	65	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
65-315(I)	65	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0
65-315(I)A	65	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0
65-315(I)B	65	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
65-315(I)C	65	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100	80	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
80-100A	80	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0
80-125	80	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
80-125A	80	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
80-160	80	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
80-160A	80	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
80-160B	80	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
80-200	80	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
80-200A	80	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
80-200B	80	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
80-250	80	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
80-250A	80	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
80-250B	80	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
80-315	80	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0
80-315A	80	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0
80-315B	80	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
80-315C	80	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0
80-350	80	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0
80-350A	80	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0
80-350B	80	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	37	3.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100(I)	80	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
80-100(I)A	80	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5
80-125(I)	80	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
80-125(I)A	80	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5
80-160(I)	80	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
80-160(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
80-160(I)B	80	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	11	4.5
80-200(I)	80	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
80-200(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
80-200(I)B	80	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
80-250(I)	80	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0
80-250(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
80-250(I)B	80	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
80-315(I)	80	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
80-315(I)A	80	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0
80-315(I)B	80	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
80-315(I)C	80	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100	100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
100-100A	100	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5
100-125	100	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
100-125A	100	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5
100-160	100	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
100-160A	100	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
100-160B	100	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5
100-200	100	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
100-200A	100	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
100-200B	100	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
100-250	100	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0
100-250A	100	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
100-250B	100	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
100-315	100	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
100-315A	100	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0
100-315B	100	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
100-315C	100	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100(I)	100	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5
100-125(I)	100	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5
100-125(I)A	100	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5
100-160(I)	100	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6
100-160(I)A	100	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
100-200(I)	100	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
100-200(I)A	100	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
100-200(I)B	100	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5
100-250(I)	100	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
100-250(I)A	100	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
100-250(I)B	100	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
100-350	100	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0
100-350A	100	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75	4.0
100-350B	100	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
125-100	125	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0
125-100A	125	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0
125-125	125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0
125-125A	125	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0
125-160	125	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0
125-160A	125	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0
125-160B	125	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0
125-200	125	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5
125-200A	125	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5
125-200B	125	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5
125-250	125	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0
125-250A	125	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5
125-250B	125	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5
125-315	125	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0
125-315A	125	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0
125-315B	125	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0
125-315C	125	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-125	150	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0
150-125A	150	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0
150-160	150	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22	4.0
150-160A	150	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0
150-160B	150	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0
150-200	150	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
150-200A	150	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
150-200B	150	84 140 168	23.3 39 46.7	41 38 34	75	2900	22	4.0
150-250	150	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0
150-250A	150	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0
150-250B	150	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0
150-315	150	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5
150-315A	150	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5
150-315B	150	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5
150-350	150	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5
150-350A	150	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2
150-350B	150	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75	5.5
150-400	150	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5
150-400A	150	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5
150-400B	150	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30	3.5
150-400C	150	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22	3.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-250(I)	150	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5
150-250(I)A	150	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5
150-250(I)B	150	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5
150-315(I)	150	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	4.5
150-315(I)A	150	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5
150-315(I)B	150	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200	200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
200-200A	200	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
200-250	200	140 200 260	21.8 20 17	21.8 20 17	73 79 77	1450	18.5	3.0
200-250A	200	129 184.4 240	18.5 17 14.4	18.5 17 14.4	72 78 76	1450	15	3.0
200-250B	200	117 167 217.5	15.2 14 12	15.2 14 12	76	1450	11	3.0
200-315	200	140 200 260	33.8 32 28	33.8 32 28	70 78 78	1450	30	3.5
200-315A	200	131 189 243	29.5 28 24.5	29.5 28 24.5	69 77 77	1450	22	3.5
200-315B	200	121 173 225	25 24 21	25 24 21	76	1450	18.5	3.5
200-400	200	140 200 260	53 50 44	53 50 44	68 75 71	1450	45	3.5
200-400A	200	131 187 243	46.6 44 38.3	46.6 44 38.3	67 74 70	1450	37	3.5
200-400B	200	122 174 226.5	40 38 33	40 38 33	73	1450	30	3.5
200-400C	200	112 160 208	34 32 28	34 32 28	71	1450	22	3.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200(I)	200	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0
200-200(I)A	200	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 73 77	1450	18.5	4.0
200-250(I)	200	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0
200-250(I)A	200	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0
200-250(I)B	200	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0
200-315(I)	200	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0
200-315(I)A	200	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0
200-315(I)B	200	242 346 450	67.3 96.1 125	27 24 19.5	78	1450	37	4.0
200-400(I)	200	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0
200-400(I)A	200	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0
200-400(I)B	200	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0
200-400(I)C	200	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
250-250	250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0
250-250A	250	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0
250-235	250	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5
250-300	250	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5
250-315	250	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5
250-315A	250	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5
250-315B	250	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5
250-400	250	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5
型号	口径	流量		扬程	效率	转速	电机功率	必需汽蚀余量
型号	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
300-235	300	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0
300-235A	300	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0
300-235B	300	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0
300-300	300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0
300-300A	300	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0
300-300B	300	415 623 779	115.3 173.1 261.4	23 21 18.5	79	970	55	5.0
300-380	300	480 720 900	133.3 200 250	48 44 34	84	970	132	5.0
300-380A	300	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110	5.0
300-380B	300	409 614 767	113.6 170.6 213.1	35 32 25	78	970	90	5.0
300-235(I)	300	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5
300-235(I)A	300	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5

■ IHG型不锈钢立式管道泵故障与排除：

故障现象

可能产生的原因

排除方法

1、水泵不出水

a.进出口阀门未打开，进出管路阻塞，流道叶轮阻塞。

b.电机运行方向不对，电机缺相转速很慢。

c.吸入管漏气。

d.泵没灌满液体，泵腔内有空气。

e.进口供水不足，吸程过高，底阀漏

水。

f.管路阻力过大，泵选型不当。

a.检查，去除阻塞物。

b.调整电机方向，紧固电机接线。

c.拧紧各密封面，排除空气。

d.打开泵上盖或打开排气阀，排尽空气。

e.停机检查、调整(并网自来水管和带吸程使用易出现此现象)。

f.减少管路弯道，重新选泵。

2、水泵流量不足

a.先按1原因检查。

b.管道、泵流道叶轮部分阻塞，水垢

沉积，阀门开度不足。

c.电压偏低。

d.叶轮磨损。

a.先按1.排除。

b.去除阻塞物，重新调整阀门开度。

c.稳压。

d.更换叶轮。

3、功率过大

a.超过额定流量使用。

b.吸程过高。

c.泵轴承磨损。

a.调节流量关小出口阀门。

b.降低吸程。

c.更换轴承。

4、杂音振动

a.管路支撑不稳。

b.液体混有气体。

c.产生汽蚀。

d.轴承损坏。

e.电机超载发热运行。

a.稳固管路。

b.提高吸入压力排气。

c.降低真空度。

d.更换轴承。

e.调整按5。

5、电机发热

a.流量过大，超载运行。

b.碰擦。

c.电机轴承损坏。

d.电压不足。

a.关小出口阀。

b.检查排除。

c.更换轴承。

d.稳压。

6、水泵漏水

a.机械密封磨损。

b.泵体有砂孔或破裂。

c.密封面不平整。

d.安装螺栓松懈。

a.更换。

b.焊补或更换。

c.修整。

d.紧固。

下一个[CQB-L型立式磁力管道泵]上一个：[ISGB型便拆式立式管道泵]

IHG型不锈钢立式管道泵生产厂家相关产品

IHG型不锈钢立式管道泵厂家相关文章
